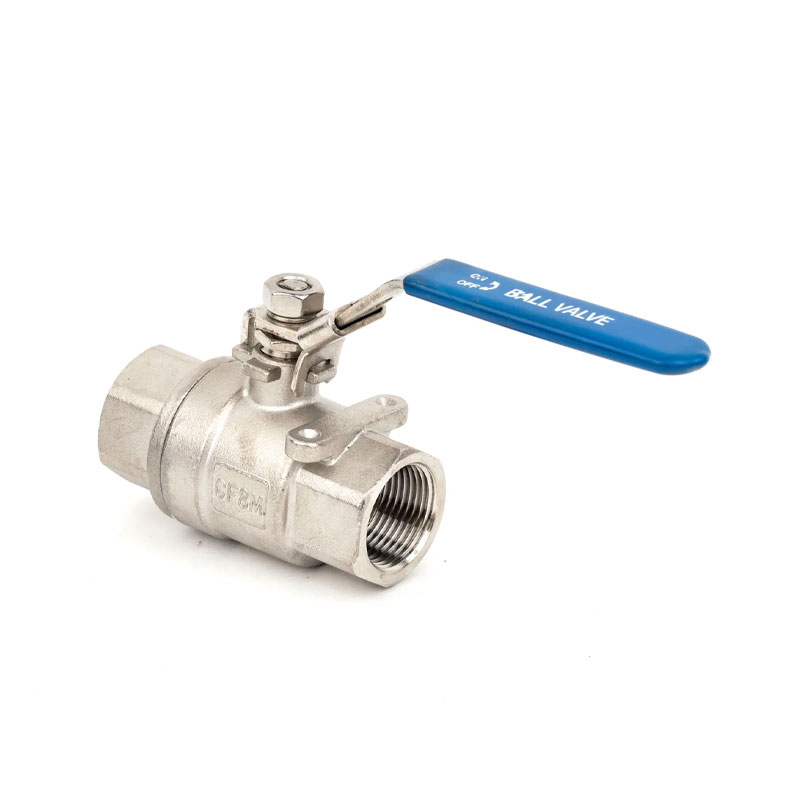

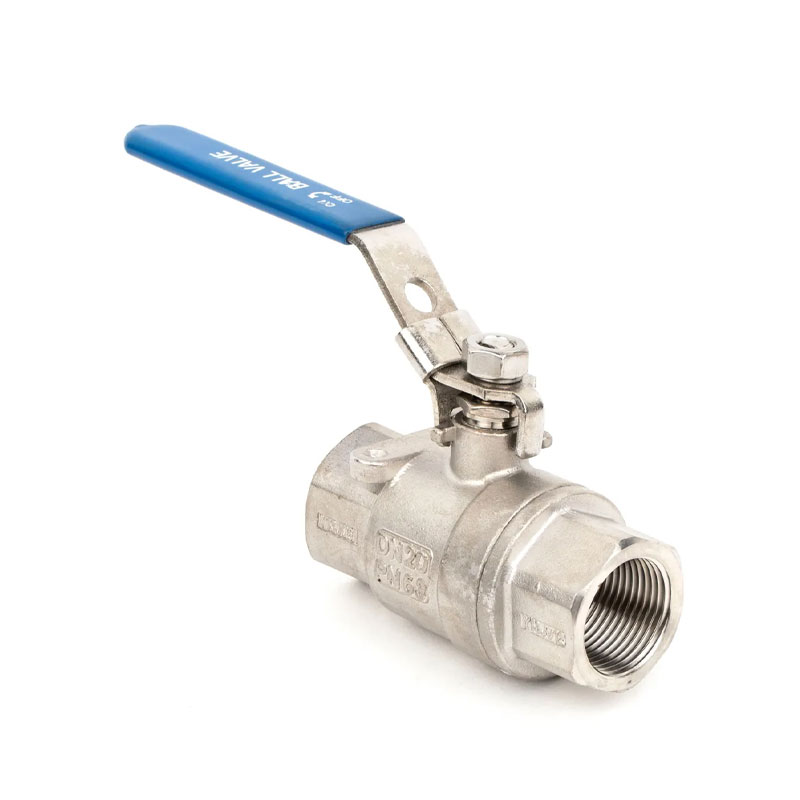

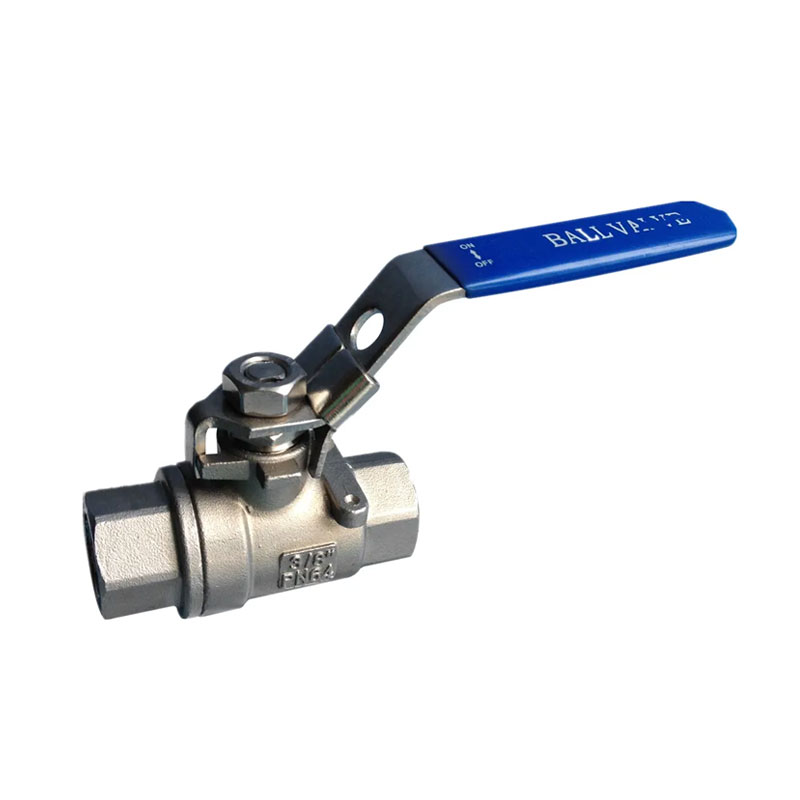

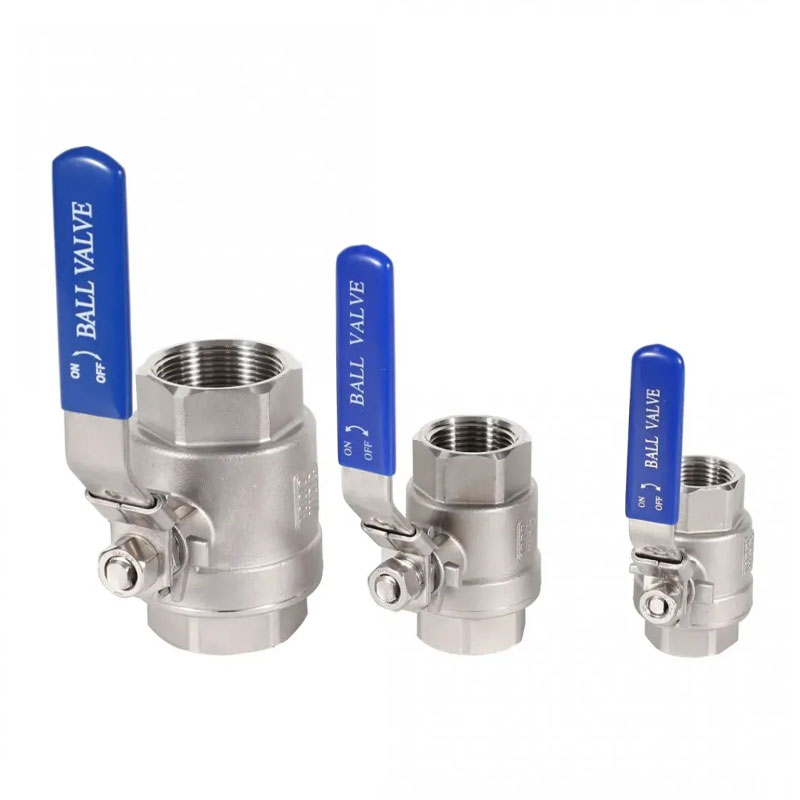

2PC 1000WOG PSI ruostumattomasta teräksestä varustetun palloventtiilin tärkeimmät tiedot on lueteltu alla nopeaa valintaa varten.
| Lanka vakio | NPT, BSPT, DIN259, DIN2999, ISO228 LUOKKA A |
|---|---|
| Max paine | 6,4 MPa (1000 PSI / PN64) |
| Lämpötila-alue | -20 °C - 232 °C |
| Sopiva keskikokoinen | Vesi, öljy, ilma ja joitain syövyttäviä nesteitä |
| Suunnitteluominaisuudet | Puhalluksen kestävä varsi / täysi portti |
| Runko | Investointi Casting Body |
| Paineluokka | 1000 PSI (PN64) W.O.G |
| Materiaalistandardi | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316 / ASTM A351 GR-CF8M / DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |

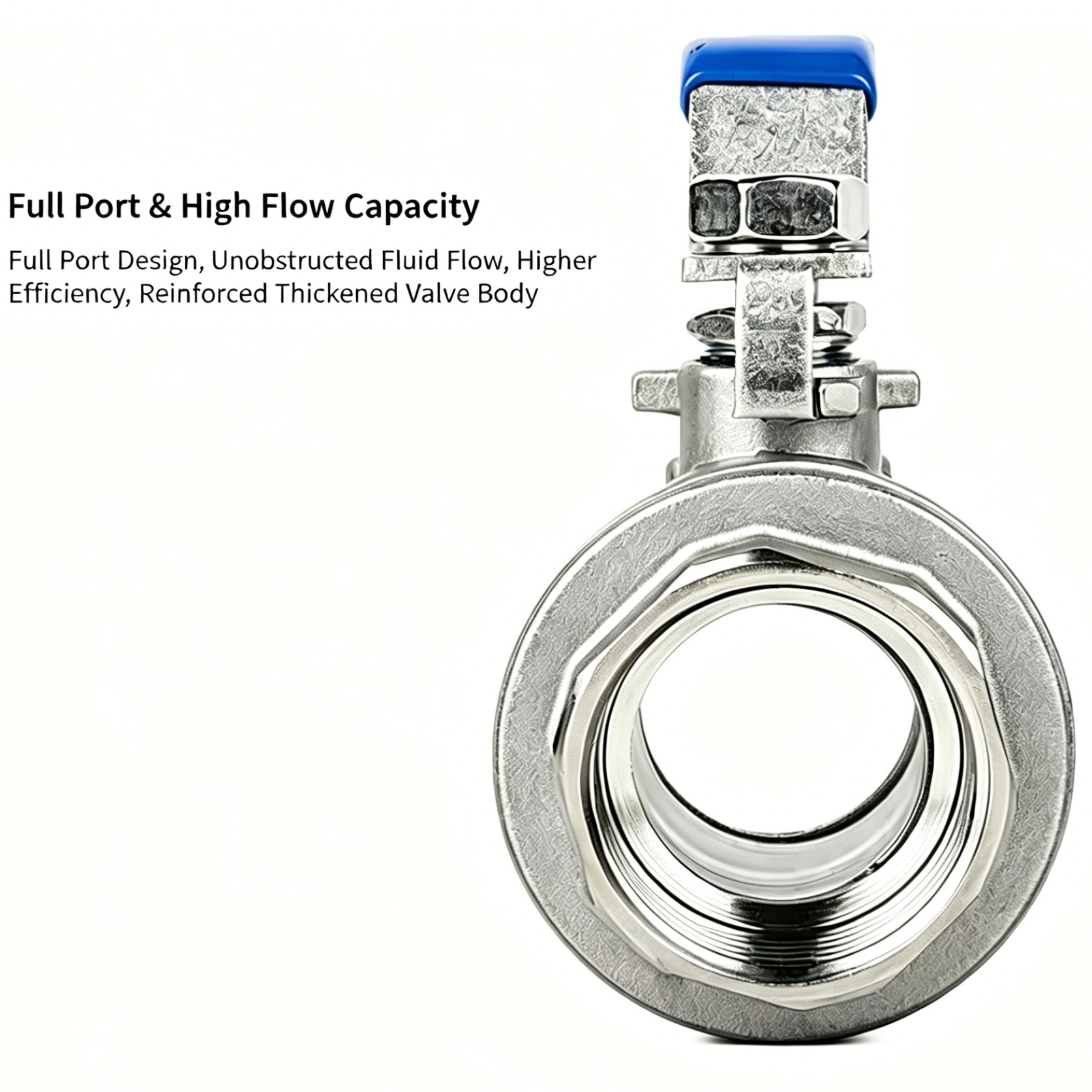

JOEPAI 2PC 1000WOG PSI ruostumattomasta teräksestä valmistettu kierrepalloventtiili, jossa on täysi portti sisäkanavalla, vähentää nesteen vastusta ja estää väliaineen tukkeutumisen nesteen ja kaasun kierron aikana. Tiivisteosassa käytetään erittäin kulutusta kestävää PTFE-materiaalia. Jopa kymmenien tuhansien toistuvien avaus- ja sulkemistoimintojen jälkeen, kierteitetyssä palloventtiilissä ei ole venttiilin varren ja päätypinnan vuotoa.
Kaikki ruostumattomasta teräksestä valmistetun JOEPAI-kierrepalloventtiilin kierreliitännät on CNC-tarkkuuskierteitetty, kierresovitus on tiukka, eikä keskimääräistä vuotoa esiinny 1000 WOG:n korkeapaineisessa ympäristössä. Korroosionkestävyyden todentamiseksi jokaiselle erälle tehdään 240 tunnin suolasuihkuvanhentamistesti, ja venttiilin pinta pysyy ehjänä testin jälkeen, soveltuu rannikkotehtaille ja kemian korroosion työpajoille.
Vähentää nesteen vastusta ja välttää väliaineen tukkeutumista varmistaen tasaisen nesteen ja kaasun virtauksen.
Säilyttää nollavuotoja kymmenien tuhansien toistuvien auki/kiinni-jaksojen jälkeen.
Tiukka kierresovitus estää keskimääräisen vuotamisen 1000 WOG:n korkeassa paineessa.
Venttiilin pinta pysyy ehjänä, soveltuu rannikko- ja syövyttäviin ympäristöihin.
| Ei. | Osan nimi | Materiaali |
|---|---|---|
| 1 | Runko | WCB / CF8M / CF8 |
| 2 | Korkki | WCB / CF8M / CF8 |
| 3 | Istuin | PTFE |
| 4 | Pallo | SS316 / SS304 / SS |
| 5 | Varsi | SS316 / SS304 / SS |
| 6 | Tiiviste | PTFE |
| 7 | Työntöaluslevy | PTFE |
| 8 | Pakkaus | PTFE |
| 9 | Gland | SS304 / SS |
| 10 | Kahva | SS304 / SS |
| 11 | Jousipesuri | SS304 / SS |
| 12 | Varren pähkinä | SS304 / SS |
| 13 | Lukituskappale | SS304 / SS |
| 14 | Muovinen kansi | Muovi |
Materiaalit voidaan räätälöidä työolosuhteiden, väliaineen, paineen ja lämpötilan vaatimusten mukaan.
Toimitamme vakiokoot, ja voimme myös toteuttaa tilauksia, jotka on valmistettu piirustusten mukaan. Suunnittelutiimimme voi tarjota räätälöityjä suunnitelmia projektien erityisvaatimuksiin.
| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Mitat ovat viitteellisiä. Vahvista lopulliset piirustukset JOEPAI:lla ennen tilaamista.
JOEPAI 2PC 1000WOG PSI ruostumattomasta teräksestä valmistettu kierrepalloventtiili on suunniteltu erityisesti korroosiota aiheuttaville aineille ja se ratkaisee useita yleisiä teollisuusputkistojen kipukohtia. Kemiankäsittelytyöpajoissa toistuva kytkintoiminto aiheuttaa tavallisten venttiilien nopean vuotamisen, kun taas JOEPAI 1000WOG PSI ruostumattomasta teräksestä valmistettu kierrepalloventtiili luottaa kulutusta kestävään PTFE-tiivisteeseen, joka pitää vuodon nollassa pitkään. Yleisissä teollisuuden korkeapaineisissa kaasu- ja nestesiirtoputkissa monet ohutseinäiset venttiilit eivät kestä korkeaa painetta; JOEPAI 2PC ruostumattomasta teräksestä valmistettu kierrepalloventtiili paksuntaa venttiilin rungon seinämää painelaakerin vakauttamiseksi. Hydraulinesteen ohjausjärjestelmissä keskimääräinen epäpuhtauksien eroosio lyhentää venttiilin käyttöikää; SS316 materiaali valinnainen JOEPAI 2PC ruostumattomasta teräksestä valmistettu kierrepalloventtiili pidentää huomattavasti huoltojaksoa.
Tämä JOEPAI ruostumattomasta teräksestä valmistettujen kierrepalloventtiilien sarja on toimitettu kone-, kemian-, vedenkäsittely- ja energiateollisuudelle vakaassa yhteistyössä kymmenien ulkomaisten teollisten ostajien kanssa.
Wenzhou Joepai Valve Co., Ltd. perustettiin vuonna 2020, ja sen edeltäjä Jingyue Valve Factory perustettiin vuonna 2003. Meillä on yli kymmenen vuoden kokemus ruostumattomasta teräksestä valmistetuista palloventtiileistä, palopostista, paineenkorotusventtiileistä ja teollisista virtauksensäätöratkaisuista.
Tuotteemme valmistetaan kansainvälisten standardien API, ANSI, JIS, ISO, DIN, GOST, BS ja kotimaisten standardien JB, GB mukaisesti. Keskitymme räätälöityjen palvelujen tarjoamiseen vastataksemme maailmanlaajuisten asiakkaiden ainutlaatuisiin venttiilitoimituksiin.

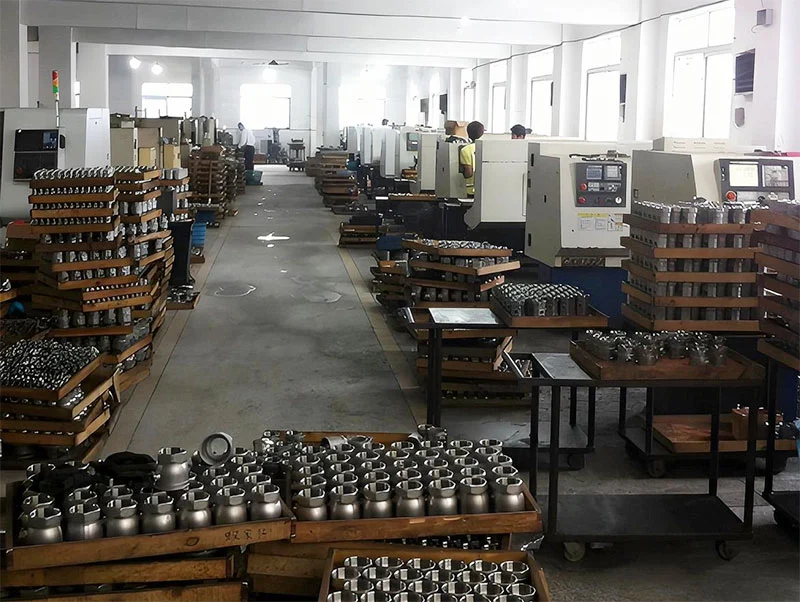

Wenzhou Joepai Valve Co., Ltd. sijaitsee Longwan Districtissä Wenzhoussa Zhejiangin maakunnassa lähellä lentokenttää hyvien kulkuyhteyksien varrella. Yritys integroi suunnittelun, kehityksen, valmistuksen ja myynnin ammattimaiseksi teollisuuden virtauksensäätöratkaisuyritykseksi.
Yrityksellä on CAD-venttiilien suunnittelu, UG-kolmiulotteinen muotoilu ja laaduntarkastuksen testauskeskus. Tehokkaat tuotantolaitteet ja täydelliset testausmenetelmät parantavat tehokkaasti tuotteiden laatua ja suojaavat asiakkaiden etuja.

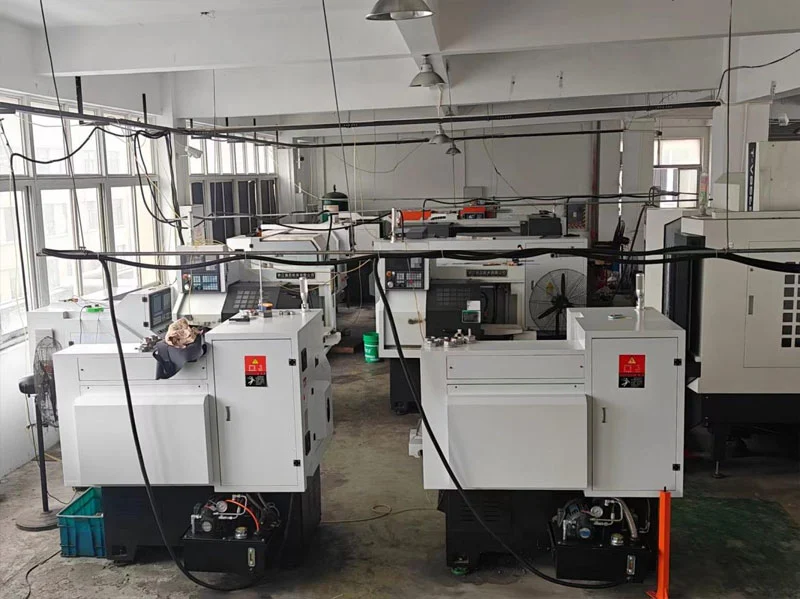

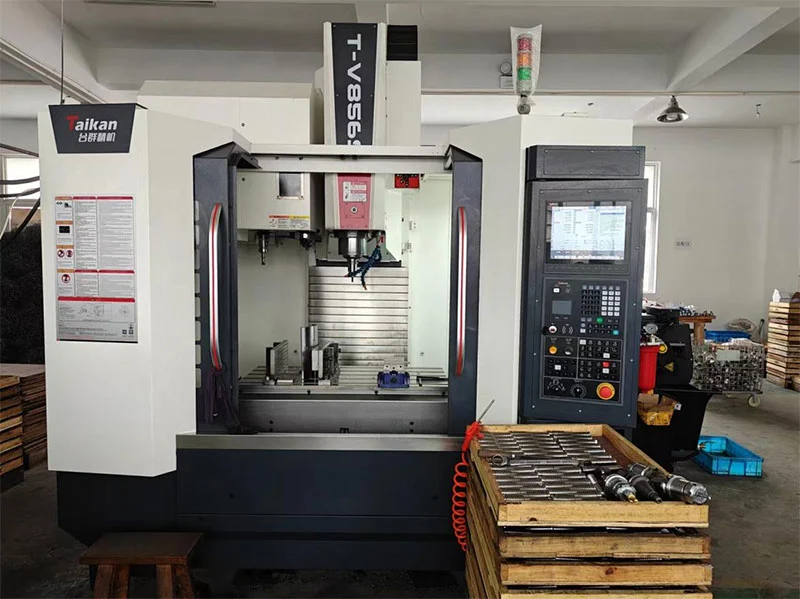

Ydintuotantolaitteet: yli 20 korkean tarkkuuden CNC-sorvia, 1 monitoiminen työstökeskus, 2 erityistä painetestauslaitetta. Testauslaboratorio: spektri-kvantitatiivinen analysaattori, erittäin tarkka pyöreysmittauslaite, kovuusmittari, momenttiavain, venttiilin väsymismittari.

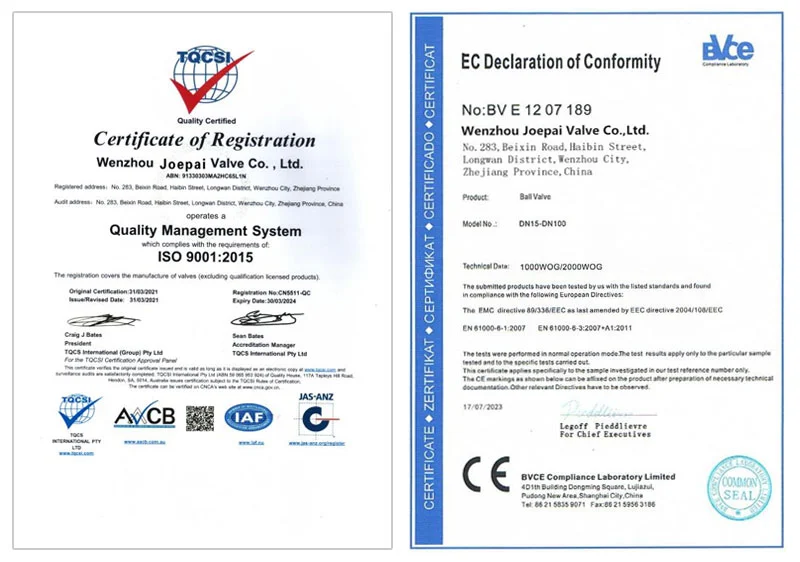

JOEPAI on saavuttanut ISO 9001 -sertifikaatin, EU:n CE-sertifioinnin ydintuotteille, korealaisen KC-sertifikaatin palloventtiileille ja Australian AS 2419.2-2009 -sertifikaatin palopostituotteille. Dual Booster -järjestelmä on suunniteltu AS 2419.3:n teknisten eritelmien mukaisesti.
Ota yhteyttä tähän malliin sovellettavan erityisen sertifikaatin ja tilausmäärän saamiseksi.
Tarjoamme vakio- ja räätälöityjä venttiilituotteita, jotka kattavat luistiventtiilit, palloventtiilit, läppäventtiilit, palopostit ja sulkuventtiilit. 2PC 1000WOG PSI ruostumattomasta teräksestä valmistettu kierrepalloventtiilimme on yksi myydyimmistä tuotteistamme korkeapaineisiin teollisiin sovelluksiin.
Kyllä. Myyntiä edeltävä tekninen tiimimme tarjoaa 1-1 ratkaisusuunnittelutukea työparametreidesi (paine/lämpötila/väliaine jne.), suunnittelupiirustusten tai näytteiden perusteella varmistaen kansainvälisten standardien, kuten DIN ja ANSI, noudattamisen.
Käytämme digitaalista tuotantolinjaa, jossa on CNC-tarkkuustyöstö ja automaattinen kokoonpano (avainkomponenttivirhe ≤0,01mm), sekä viisitasoista laaduntarkastusjärjestelmää: raaka-ainespektrin tunnistus → kokoonpanon ilmatiiveystesti → korkeapaineinen hydrostaattinen testi (1,5× nimellispaine) → lopputarkastus ennen toimitusta, täydellä jäljitettävyydellä.
Se on yleensä rakennettu SS304:stä tai SS316:sta. Saatavilla on myös erikoismateriaaleja SS304L, SS316L, Duplex ruostumaton teräs 2205 ja 2507.
Tarjoamme 12 kuukauden takuun toimituspäivästä. Tuotteet korjataan tai vaihdetaan veloituksetta laatuongelmien vuoksi, jotka eivät johdu inhimillisistä tekijöistä.
Normaali maksimipaine: 1000 WOG (PSI) / 6,4 MPA (PN64). Lämpötila-alue: -20°C - 232°C. Erikoisvaatimuksia varten voidaan räätälöidä 2000 WOG:n tai jopa 6000 WOG:n paineita. Sopivia väliaineita ovat vesi, öljy, ilma ja jotkin syövyttävät nesteet.
Kyllä. Tuemme näytetilauksia laadunarviointia varten. Ota meihin yhteyttä tarvitsemasi koon, paineluokituksen ja väliaineen kanssa, niin tiimimme järjestää näytteen ja toimitustiedot nopeasti.
Tarjoamme joustavaa MOQ:ta koetilauksiin ja pitkäaikaiseen yhteistyöhön. Normaali toimitusaika on noin 15–30 päivää tilausvahvistuksen jälkeen määrästä ja räätälöintivaatimuksista riippuen.
Kerro meille venttiilin koko, paineluokitus, väliaine ja määrä. Tiimimme vastaa hinnan, toimitusajan ja teknisen vahvistuksen kanssa 24 tunnin sisällä työpäivinä.
