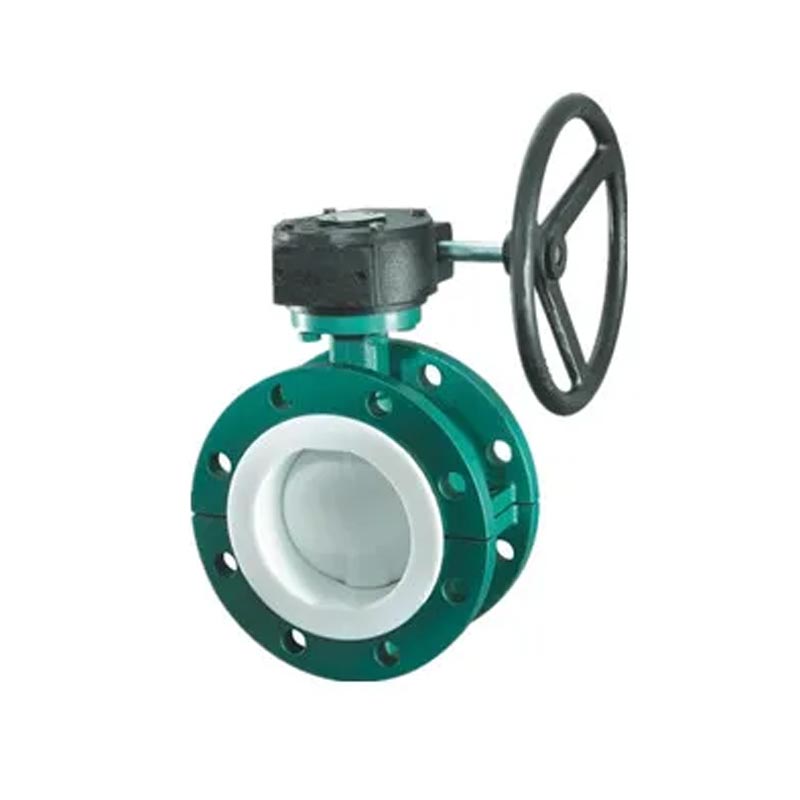

Joepai -kestävä matovaruste käyttää U -laippaa vuorattu perhonen venttiili on täysin vuorattu rakenne ja U -muotoinen vahvistussuunnittelu, valmistus Se sopii erityisesti kemiallisiin ja syövyttäviin väliaineisiin sovellukset. Sen matovaihteistojärjestelmää käytetään laajasti globaalissa teollisuudessa Nesteenhallintajärjestelmät ja on turvallinen, tehokas ja taloudellinen venttiili.

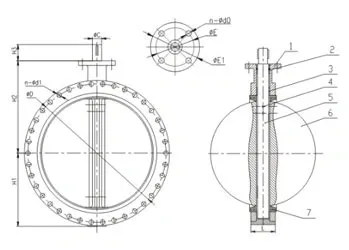

| EI. | Osien nimi | Materiaali | Valinnainen materiaali |
|
|
| 1 | Vartalo | -Sta | CI, WCB, ruostumaton teräs | ||
| 2 | O rengas | Nbr | EPDM, FKM | ||
| 3 | Holkki | Ptfe | |||
| 4 | Nasta | ASTM A276 416 | 316, 17-4Ph | ||
| 5 | Akseli | ASTM A276 416 | 316, 17-4Ph | ||
| 6 | Levy | Ladattu rauta | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Istuin | Nbr | EPDM, FKM | ||
| KOKO | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | Φe1 | Φe | N-φd0 | ||
| Φd | n-φd1 | Φd | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Butterfly -venttiilit ovat yksinkertainen rakenne, pieni koko, kevyt ja suhteellisen vähän komponentteja. Vain muutama avainosa voi muodostaa perhonen venttiilin, joka on erittäin kätevä avata. Valitse vain kytkin 90 asteeseen. Butterfly -venttiilit ovat erinomainen nesteiden hallinta, ja ne voivat lisätä tai vähentää virtausta milloin tahansa.
Venttiileillä on tietty vastus kuljetettaessa nestettä, ja perhonen venttiilien vastus tulee pääasiassa itsestään, kuten perhonen venttiilin rungon paksuus. Jos haluat vähentää nesteiden kestävyyttä, sinun on vain vähennettävä sen paksuutta.
Joustavien tiivisteiden haittana on lämpötilan rajoittamisesta.
Myös matovarusteiden levitysalue U -laippaa vuorattu perhonen venttiili on myös suhteellisen leveä. Jos sitä käytetään virtauksen ohjaamiseen, erityyppiset ja venttiilin rungon koot on valittava, koska perhonen venttiilit on suunniteltu sopiviksi venttiileille, joiden halkaisija on suurempi. Venttiiliä käytetään laajasti paitsi yleisellä teollisuudessa, kuten öljy-, kaasu-, kemiallinen ja vedenkäsittely, myös lämpövoimalaitosten jäähdytysvesijärjestelmissä.
