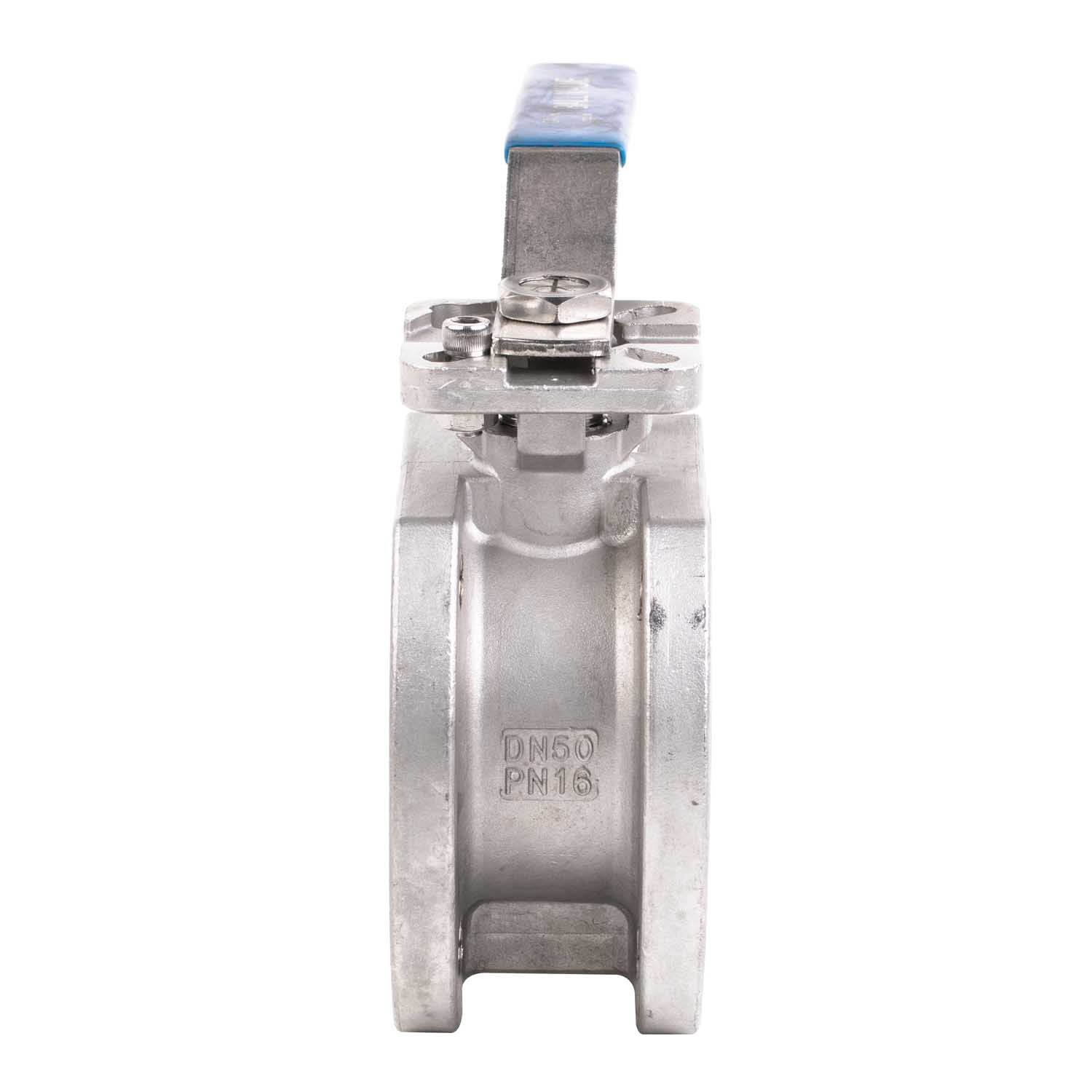

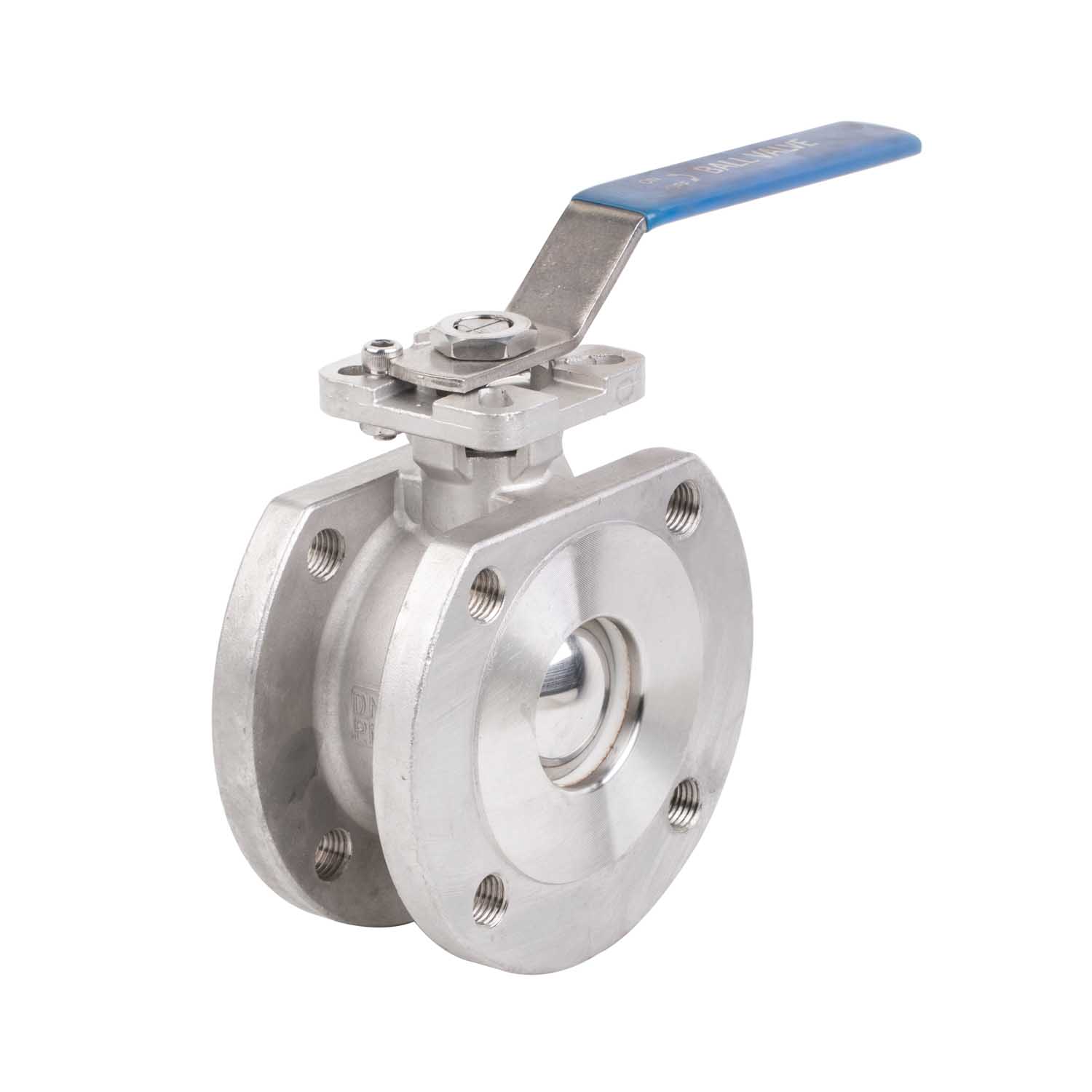

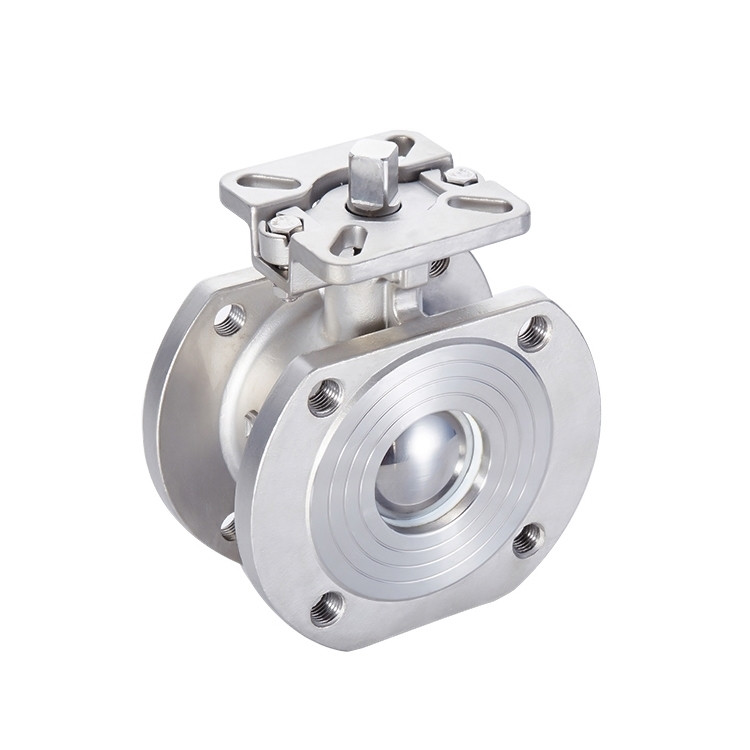

Valmistajan JOEPAI:n valmistamat kiekkotyyppiset monoblokkipalloventtiilit, joissa on ISO 5211 -suora asennuslevy, ovat kompakteja nesteensäätölaitteita, jotka on kiinnitetty suoraan putkien laippojen väliin, ja ne ovat ihanteellisia ahtaissa ja painoherkissä sovelluksissa, kuten offshore-öljynporauslautoilla ja kemiankäsittelylaitoksissa. Manuaalisella 90° käännöllä nämä venttiilit tarjoavat erinomaisen tiivistyskyvyn, suuren virtauskapasiteetin, alhaisen virtausvastuksen ja pitkän käyttöiän. Ne soveltuvat kaasulle, nesteelle, höyrylle, jätevedelle ja kuituaineille. JOEPAI yhdistää tarkkuusvaluteknologian tiukkaan laadunvalvontaan, jota tukevat ISO 9001 -sertifikaatti ja maailmanlaajuinen vienti. Vahvalla tuotantokapasiteetilla JOEPAI varmistaa luotettavat toimitukset vaativiin teollisuusprojekteihin.
PAINE: PN16
Kasvotusten: GB/T12221-1989
LAIPAN PÄÄN MITAT: GB/T9113
SUUNNITTELU: GB/T12237-1989
TESTI: GB/T13927-1992
MATERIAALISTANDARDI: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompakti ja tilaa säästävä muotoilu
ISO 5211 -suoraan kiinnitystyynyllä varustetut kiekkotyyppiset monoblokkipalloventtiilit sisältävät kompaktin rakenteen, joka vie huomattavasti vähemmän tilaa putkistossa – jopa 30–50 % vähemmän tilaa kuin perinteiset laippa-laippapalloventtiilit. Tämä tekee siitä ihanteellisen ahtaisiin asennuksiin.
2. Ei rungon ja kannen välistä liitosta – pienempi vuotoriski
Toisin kuin perinteisissä palloventtiileissä, yksiosaisessa yksiosaisessa rungossa ei ole yhteyttä rungon ja kannen välillä, mikä eliminoi mahdolliset vuotoreitit ja lisää järjestelmän turvallisuutta ja luotettavuutta.
3. Joustava toimilaitteen yhteensopivuus

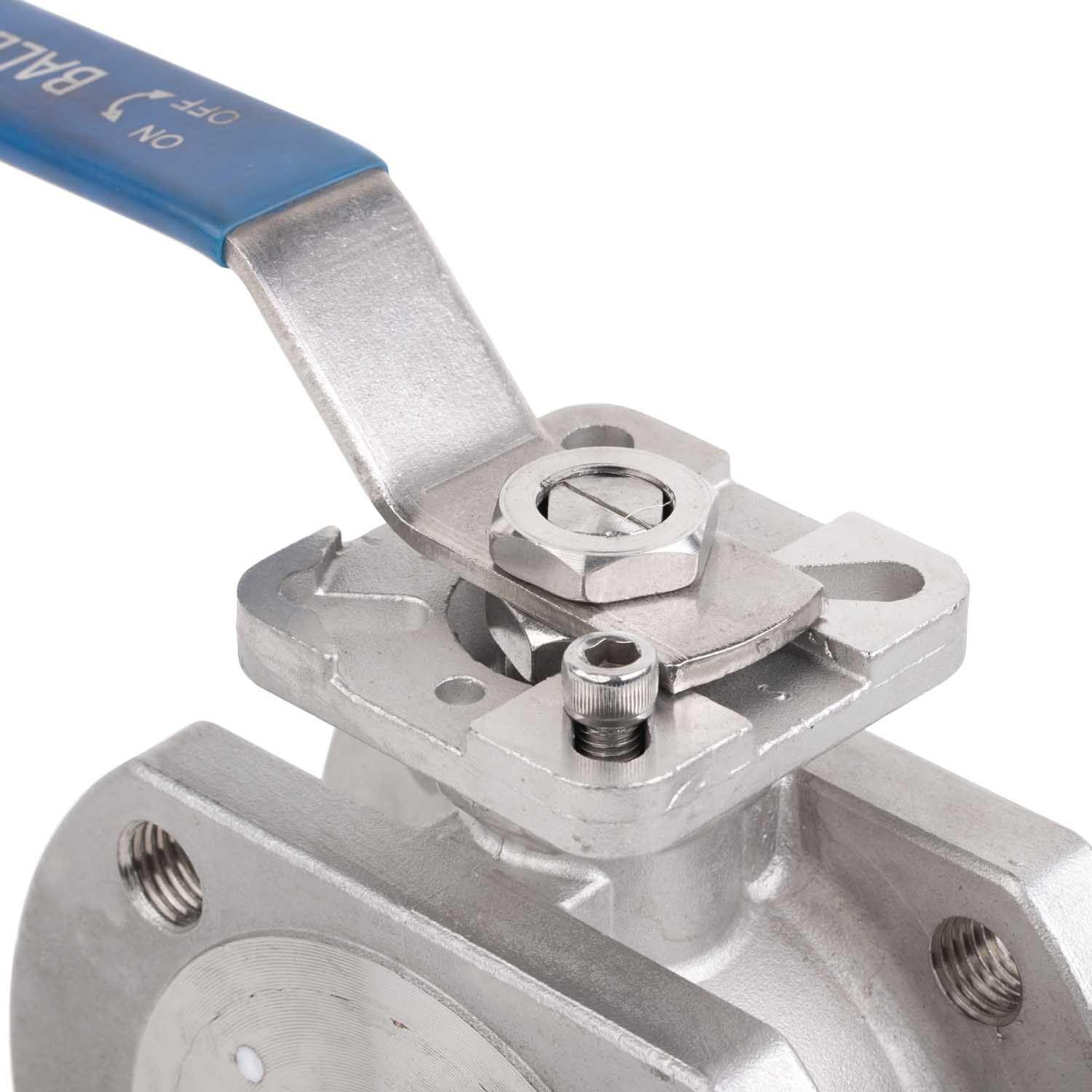

ISO 5211 suorilla ylälaipoilla varustettu venttiili voidaan integroida saumattomasti pneumaattisten, sähköisten tai hydraulisten toimilaitteiden kanssa manuaalisen vipukäytön lisäksi.
| Ei. | Osan nimi | Materiaali |
| 1 | Runko | WCB/CF8/CF8M |
| 2 | Korkki | WCB/CF8/CF8M |
| 3 | Istuin | PTFE |
| 4 | Pallo | SS304/SS316 |
| 5 | Varsi | SS304/SS316 |
| 6 | Tiiviste | PTFE |
| 7 | O-rengas | VITON |
| 8 | Pakkaus | PTFE |
| 9 | Gland | SS/SUS304 |
| 10 | Varsi pähkinä | SS/SUS304 |
| 11 | Kahva | SS |
| 12 | Pysäytysnasta | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
