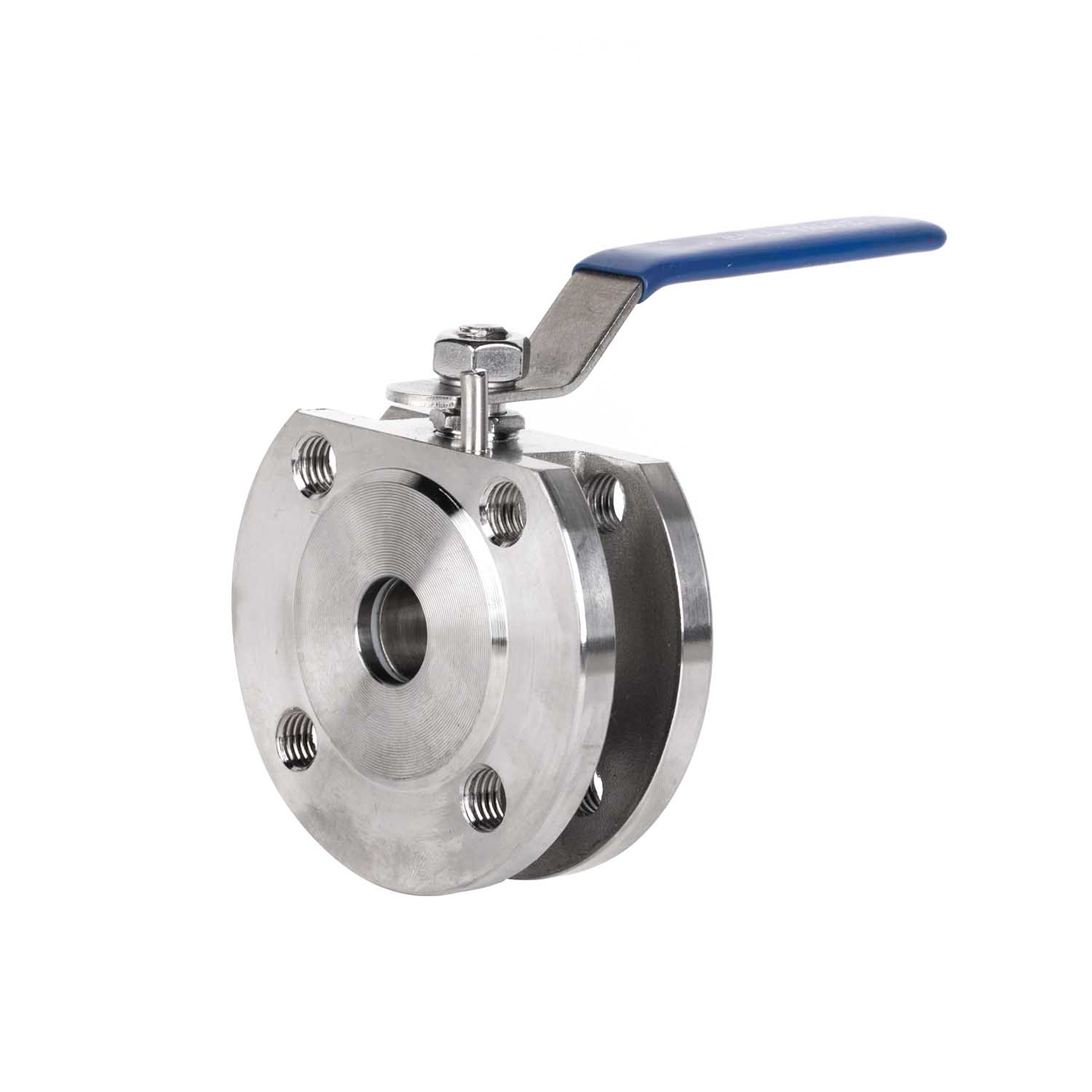

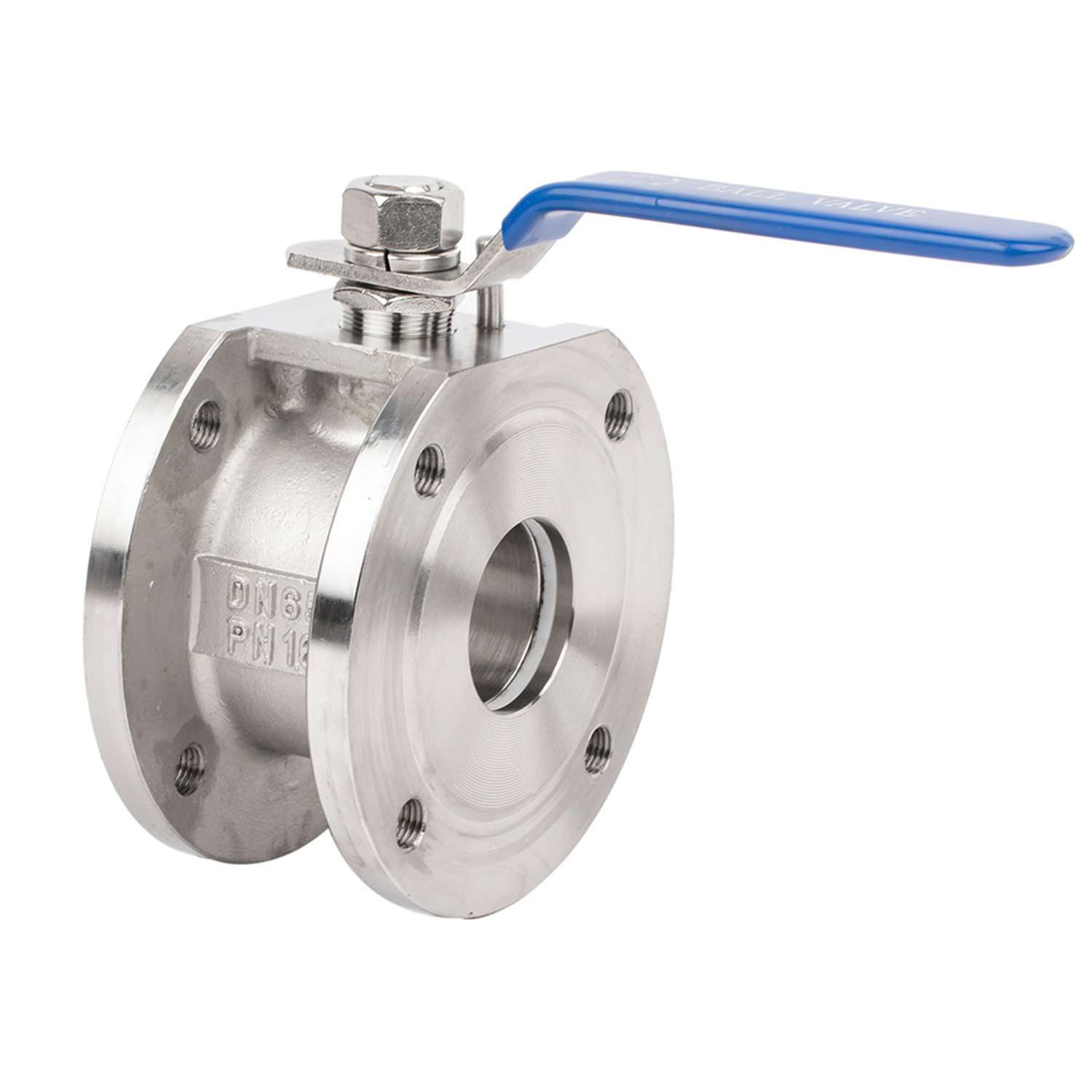

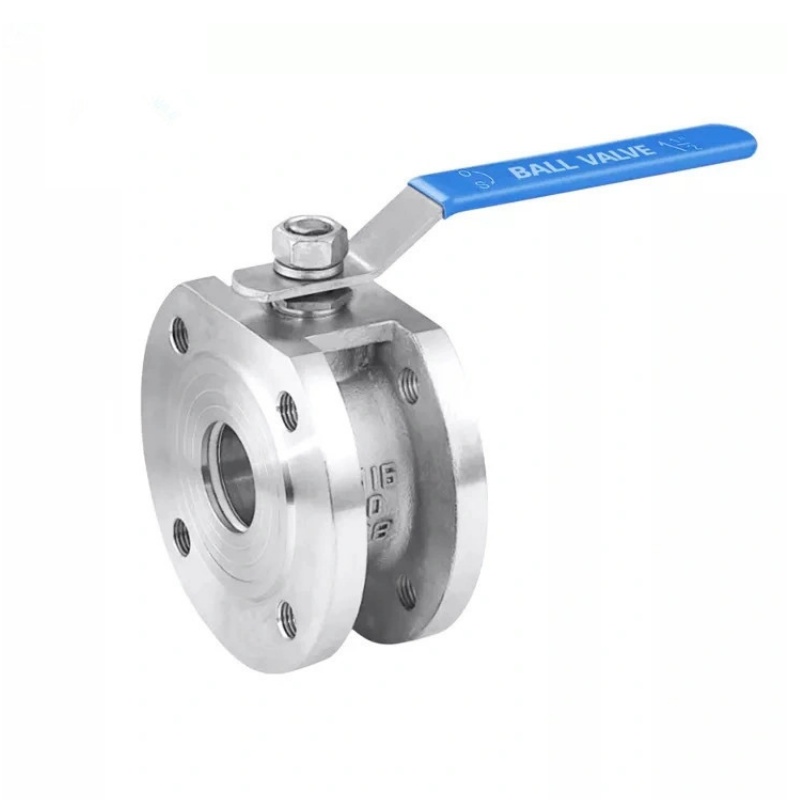

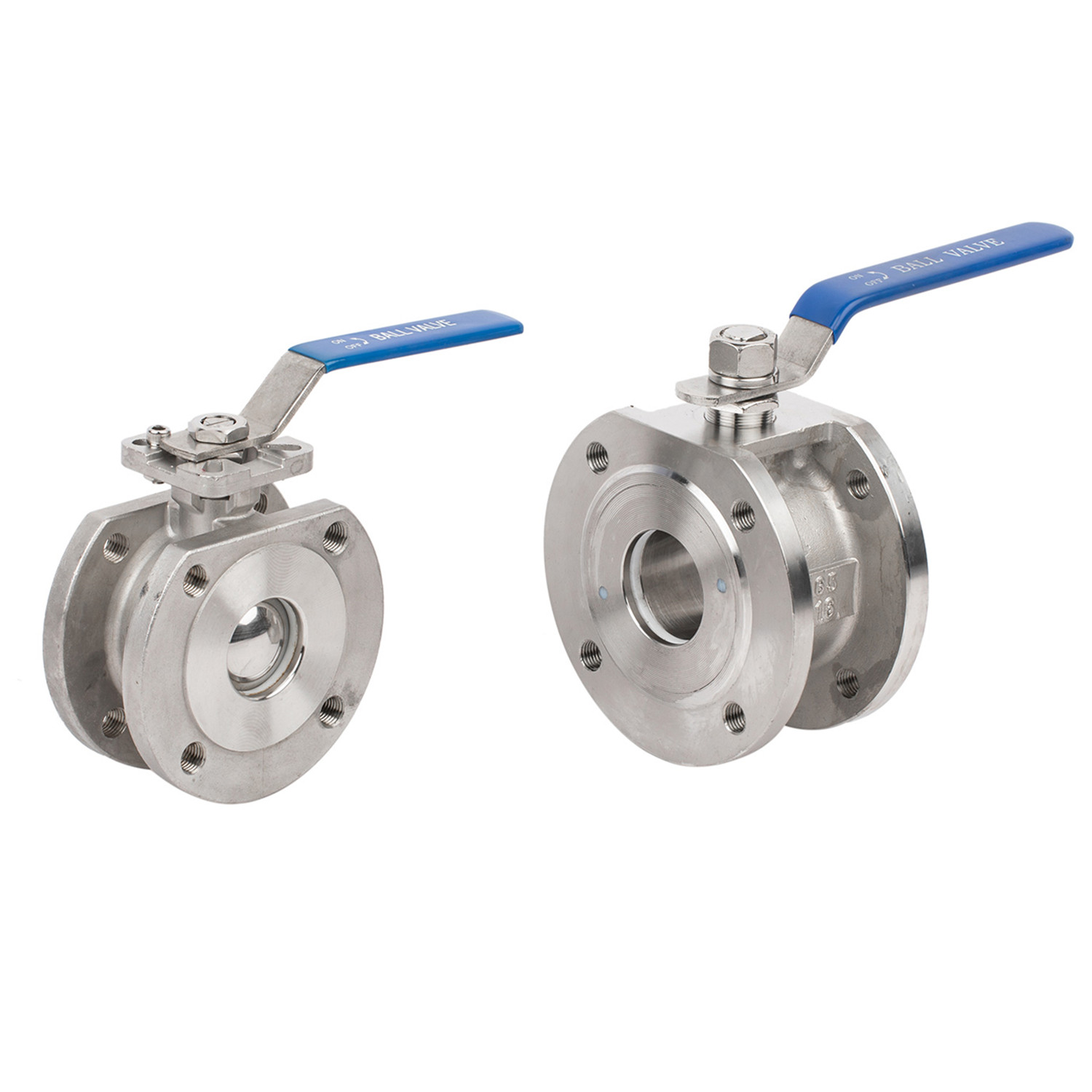

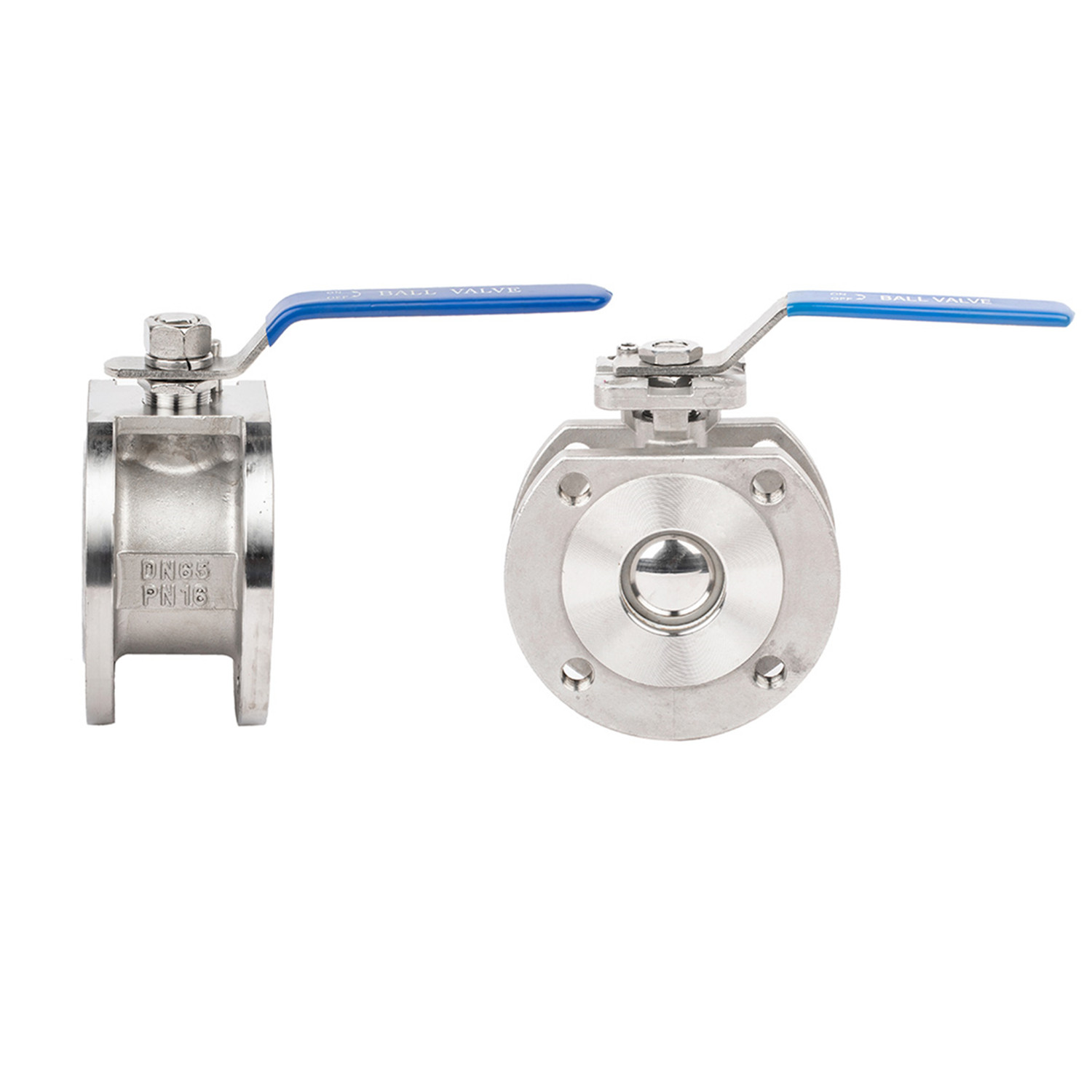

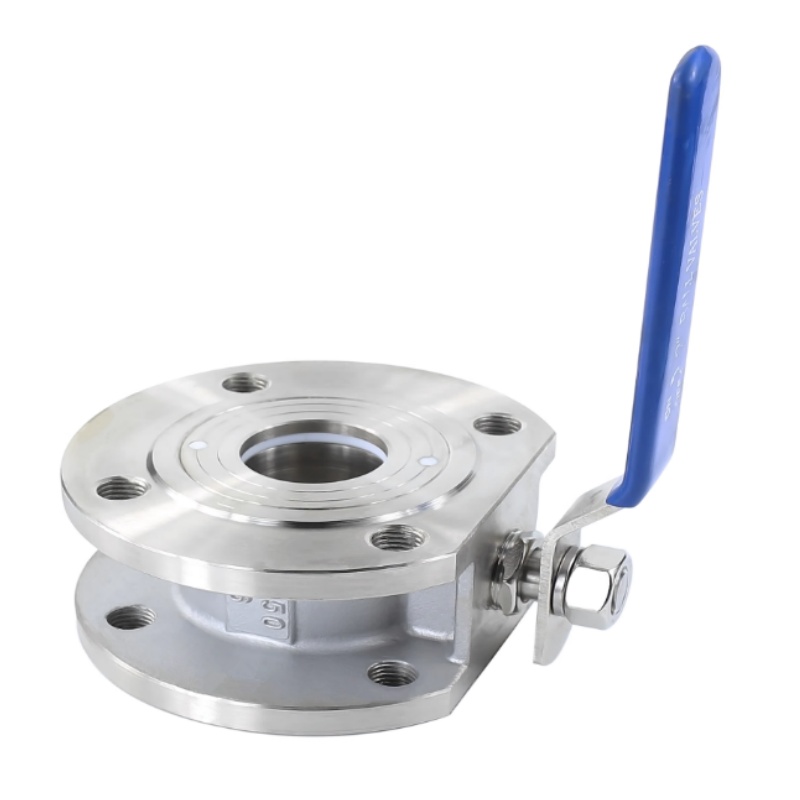

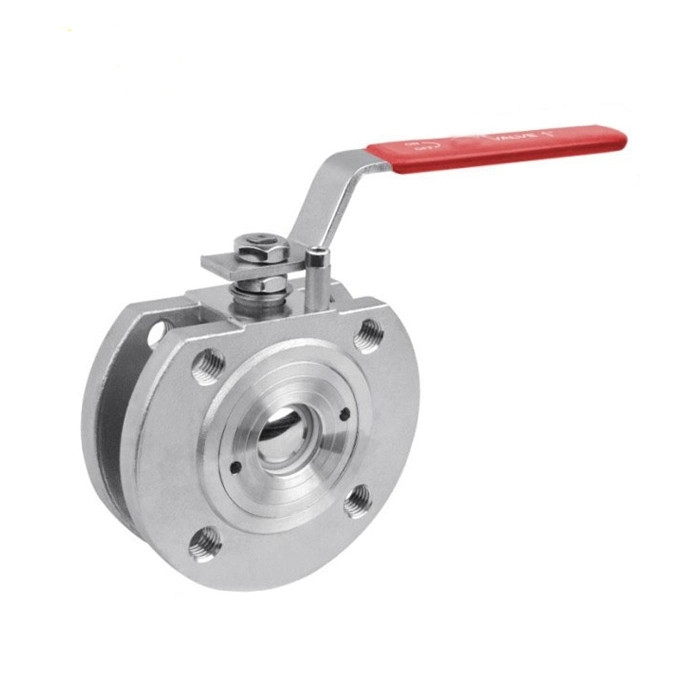

JOEPAI:n korkealaatuiset ruostumattomasta teräksestä valmistetut kiekkolaippapalloventtiilit ovat erittäin kompakteja, neljänneskierrossulkuventtiilejä, jotka on sijoitettu tavallisten putkilaippojen väliin. Niitä suositellaan ahtaisiin tiloihin teollisuus-, kemian- ja lääkeputkistoissa. Nämä raskaat, yksiosaiset runkoventtiilit tarjoavat erinomaisen korroosionkestävyyden ja rajoittamattoman koko portin nesteenhallinnan. Ne on suunniteltu kiinnitettäväksi suoraan kahden putkilinjan laipan väliin pitkillä pulteilla, jotka ulottuvat koko rungon pituudelle. Poistamalla integroidut päätylaipat, se saavuttaa erittäin lyhyen kasvotusten ulottuvuuden, mikä tekee siitä huomattavasti kevyemmän ja edullisemman kuin tavalliset laipalliset palloventtiilit.
Kompakti runko: Erittäin ohut yksiosainen rakenne minimoi putkilinjan jalanjäljen
Liitäntämekanismi: Asennetaan putkien laippojen väliin, jotka varmistetaan puristamalla viereisiä pultteja
Matala pitovoimakkuus: Lyhyt etäisyys pallon ja ulkoreunan välillä vähentää väliaineen pidättymistä ja kuolleita alueita
Materiaalit: hiiliteräs (WCB / A105), ruostumaton teräs (CF8/304, CF8M/316)
Paineluokitukset: ASME luokka 150 / 300, EN PN10 / PN16 / PN40
Istuintyypit: Pehmeä istuin (PTFE / RTFE) ei vuoda
Poraustyypit: Full Port (maksimaalinen virtaustehokkuus), V-portti / segmentoitu (tarkka kuristus)

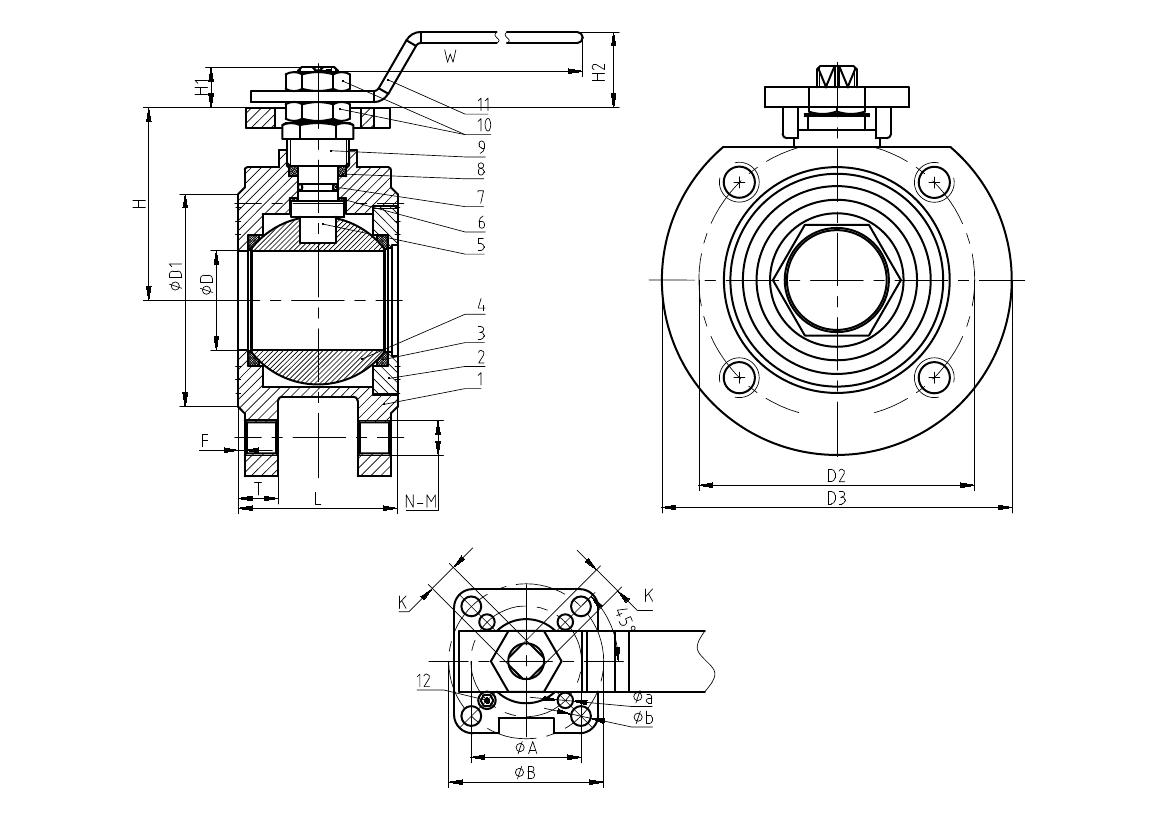

| Ei. | Osan nimi | Materiaali |
| 1 | Runko | WCB/CF8/CF8M |
| 2 | Korkki | WCB/CF8/CF8M |
| 3 | Istuin | PTFE |
| 4 | Pallo | SS304/SS316 |
| 5 | Varsi | SS304/SS316 |
| 6 | Tiiviste | PTFE |
| 7 | O-rengas | VITON |
| 8 | Pakkaus | PTFE |
| 9 | Gland | SS/SUS304 |
| 10 | Varsi pähkinä | SS/SUS304 |
| 11 | Kahva | SS |
| 12 | Pysäytysnasta | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
