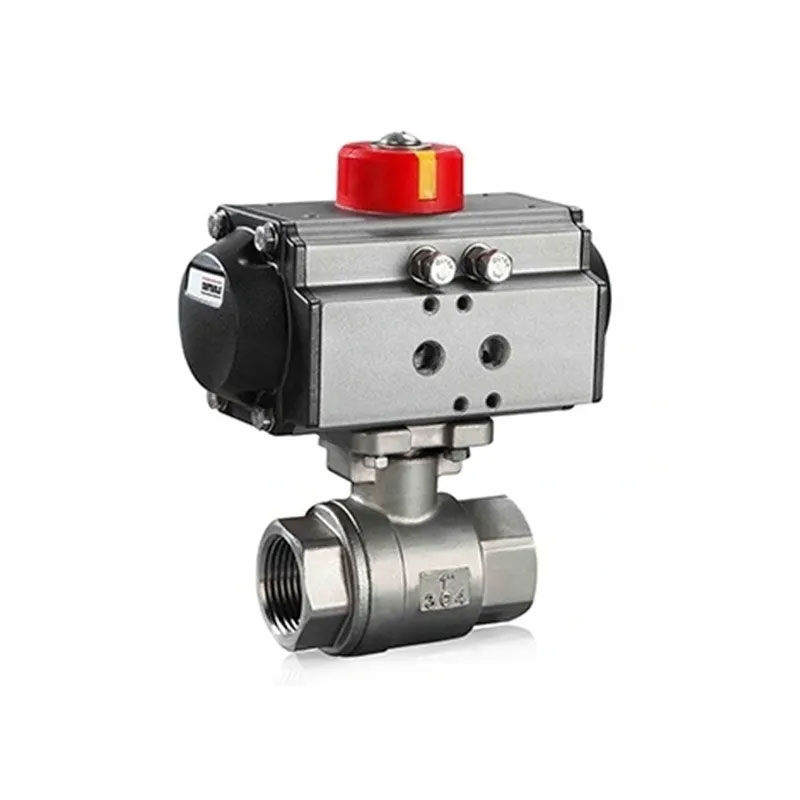

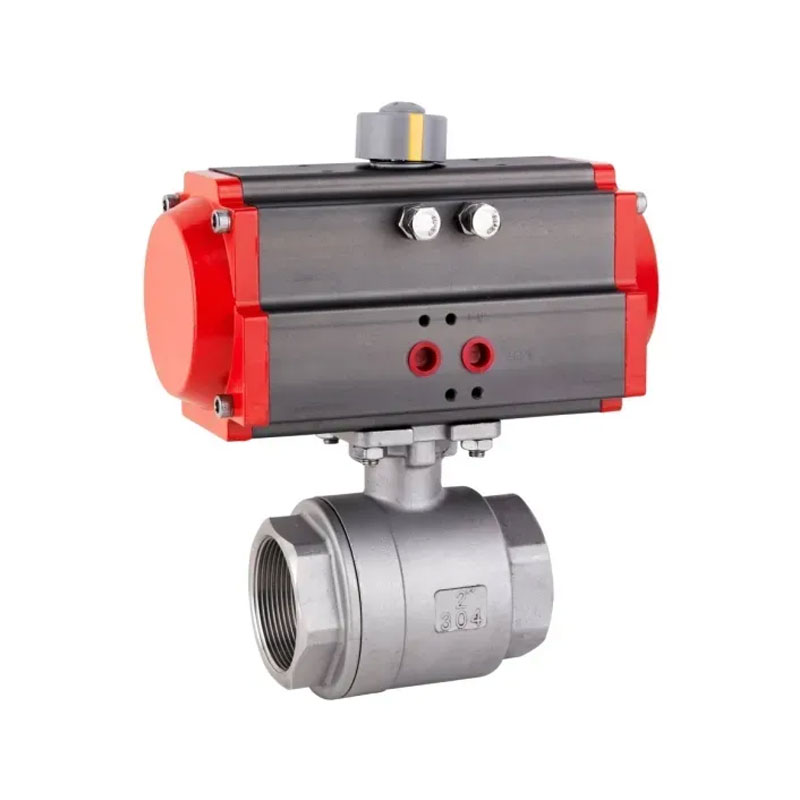

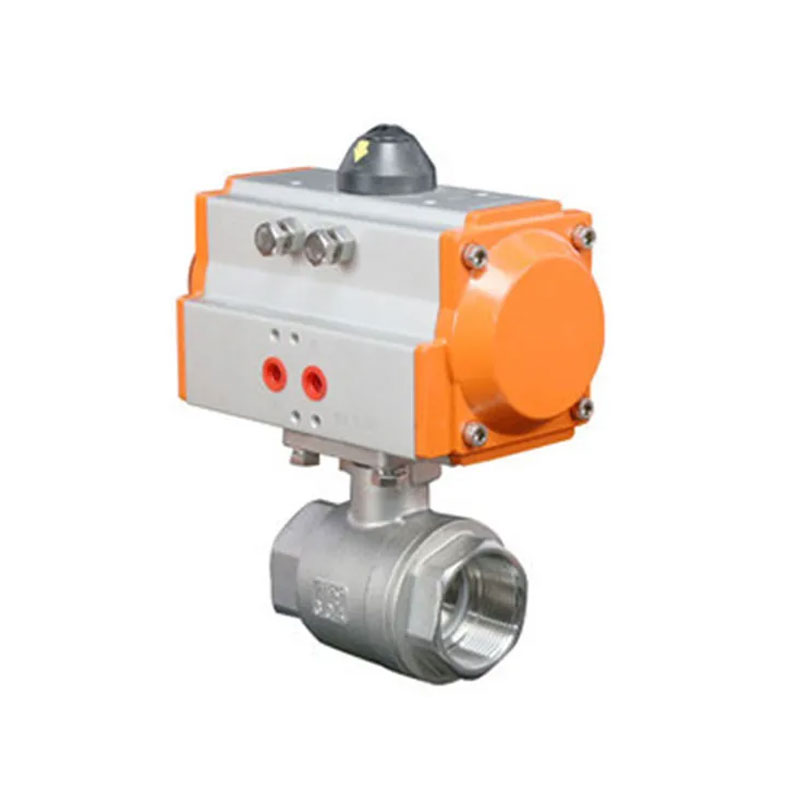

Joepai-alueella olemme erikoistuneet ruostumattomasta teräksestä kierteitetystä 2-PC: stä Pneumaattiset palloventtiilit, jotka yhdistävät ruostumattoman teräksen luotettavuuden rakenteet, joissa on mukavuus pneumaattisen aseman, suunniteltu erityisesti Automaattisen nesteenhallinnan saavuttamiseksi erilaisissa teollisuusjärjestelmissä. Sen kierre Yhteys tekee asennuksesta yksinkertaisen ja nopean, mikä tekee siitä ihanteellisen venttiilin putkilinjajärjestelmät teollisuudenaloilla, jotka vaativat automaation hallintaa, kuten Kemia, vedenkäsittely, LVI, jne.
2kpl rakennesuunnittelu
täysi poraus
Tuotekohtaiset tiedot: 114 "-3
Staattisen rakenteen suunnittelu
Työpaine: 1000psi
Varustettu ISO5211 Direct Drive -laitteella
Kierrepää voidaan tehdä BSPT-, NPT-, DIN2999 -materiaaleista
Ketjun standardi: NPT, BSPT, DIN259, DIN2999, ISO228 luokka A
Max -paine: 1000PSI (PN64) W.O.G
Lämpötila -alue: -20C ~ 232C
Sopiva väliaine: vesi, öljy, ilma ja joitain syövyttäviä nesteitä
Täysi satama
ISO5211 Suora kiinnitystyyny
Puhdista todistevarsi/täysi portti
Lukituslaite
Välitys: Manuaalinen tai toimilaite
Sijoitusvalinta
Materiaalistandardi: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Kevyt teollisuus
· Ruoka ja juoma
· Farmaseuttinen
· Öljy ja maakaasu
· Metallurgia ja ilmanerotus
· Massan ja paperin valmistus
· Veden ja jätevedenkäsittely
· Power Station- ja Sähkötuotantojärjestelmä
· Hienot kemikaalit
| 1 | Elimistö | WCB/CF8M/CF8 | 8 | Pakkaus | Ptfe |
| 2 | Korkki | WCB/CF8M/CF8 | 9 | Rauhanen | SS304/SS |
| 3 | Istuin | Ptfe | 10 | Kahva | SS304/SS |
| 4 | Pallo | SS316/SS304/SS | 11 | Kevätpesukone | SS304/SS |
| 5 | Varsi | SS316/SS304/SS | 12 | Varren mutteri | SS304/SS |
| 6 | Tiiviste | Ptfe | 13 | Lukituskappale | SS304/SS |
| 7 | Työntöpesukone | Ptfe | 14 | Muovinen kansi | Muovi |
| NPS | DN | D | L | H | H1 | Rata | RB | Rata | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Keskiarvon, lämpötila, paine.
2: Pneumaattiset toimilaitteet: kaksoisnäyttely, yksi näyttelijä.
3: Vaadittavat lisävarusteet: solenoidiventtiili, paikannin, signaalin palaute, ilma
Lähteenkäsittely kolmikko, manuaalinen mekanismi.
4: Vaadittu venttiilin halkaisija, paine, ajomenetelmä, liitäntämenetelmä,
Venttiilin rakennetyyppi ja pääkomponenttimateriaalit.
