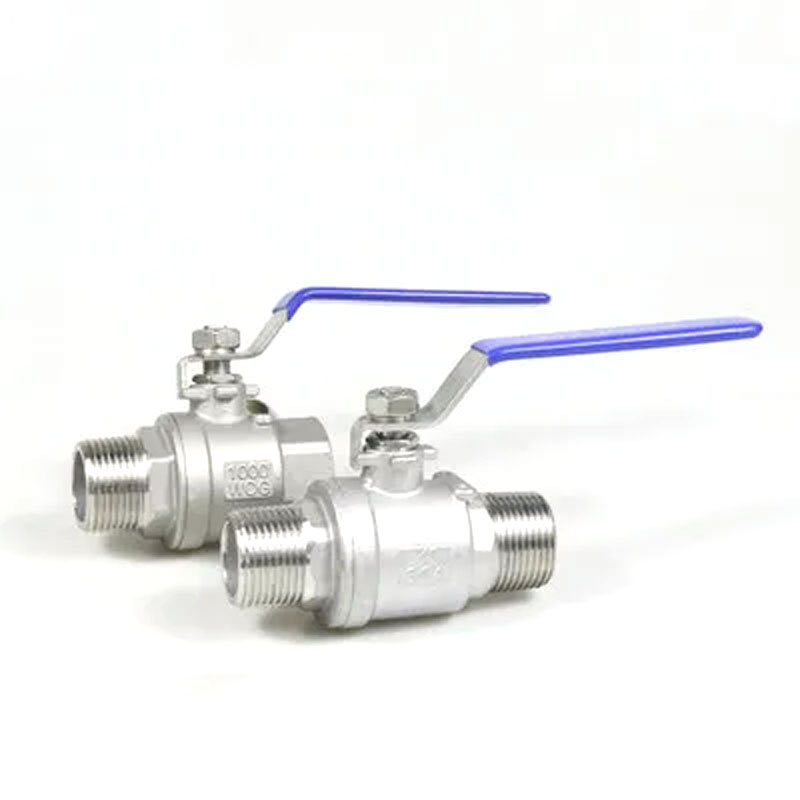

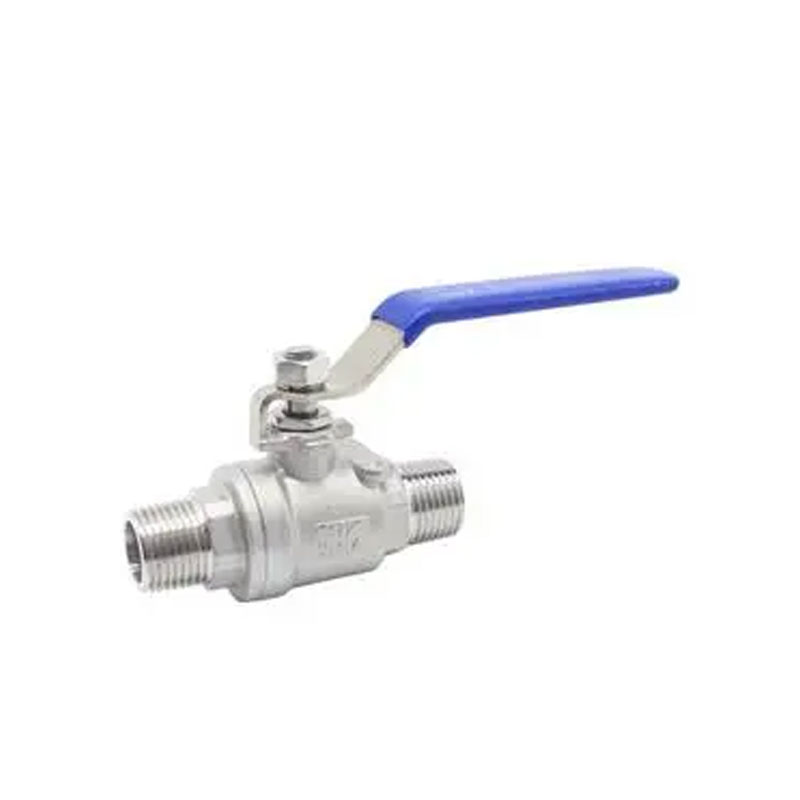

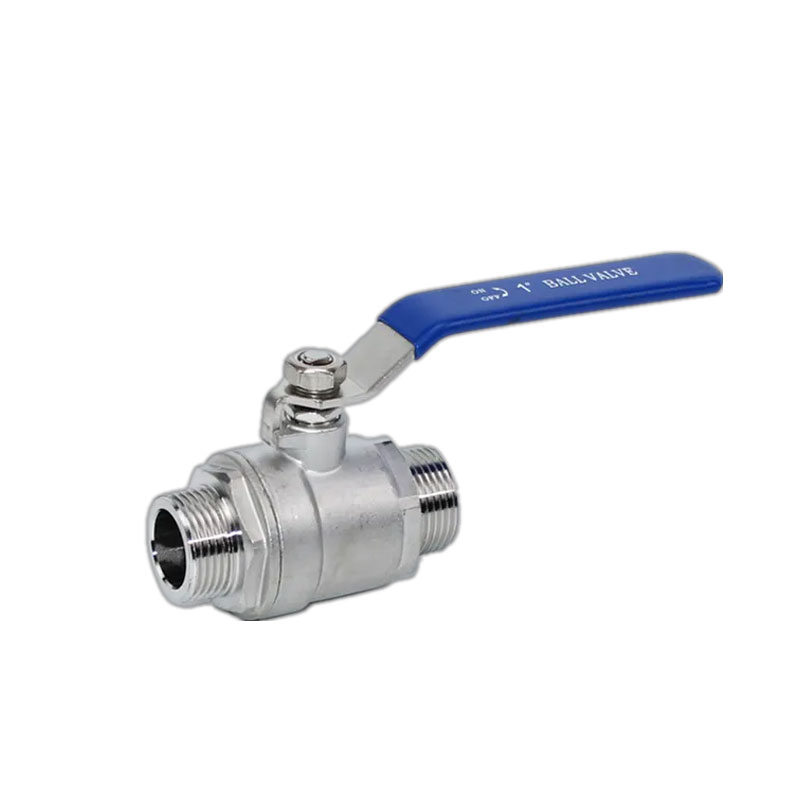

Kiinan tehtaan tuottama joepai ruostumattomasta teräksestä valmistettu palloventtiili PN64 on tottunut Leikkaa tai kytke media putkistoihin. Valitsemalla erilaisia materiaaleja, se voidaan levittää erilaisiin väliaineisiin, kuten vesi, höyry, öljy, typpihappo, etikkahappo jne.
Virallinen klassikko: DN15-DN65
Venttiilin rungon materiaali: WCB 、 304、316
Ketjun standardi: NPT, BSPT, DIN259, DIN2999, ISO228 luokka A
Max -paine: 6,4MPA
Lämpötila -alue: -20C ~ 232C
Sopiva väliaine: vesi, öljy, ilma ja joitain syövyttäviä nesteitä
Puhdista todistevarsi/täysi portti
Sijoitusvalinta

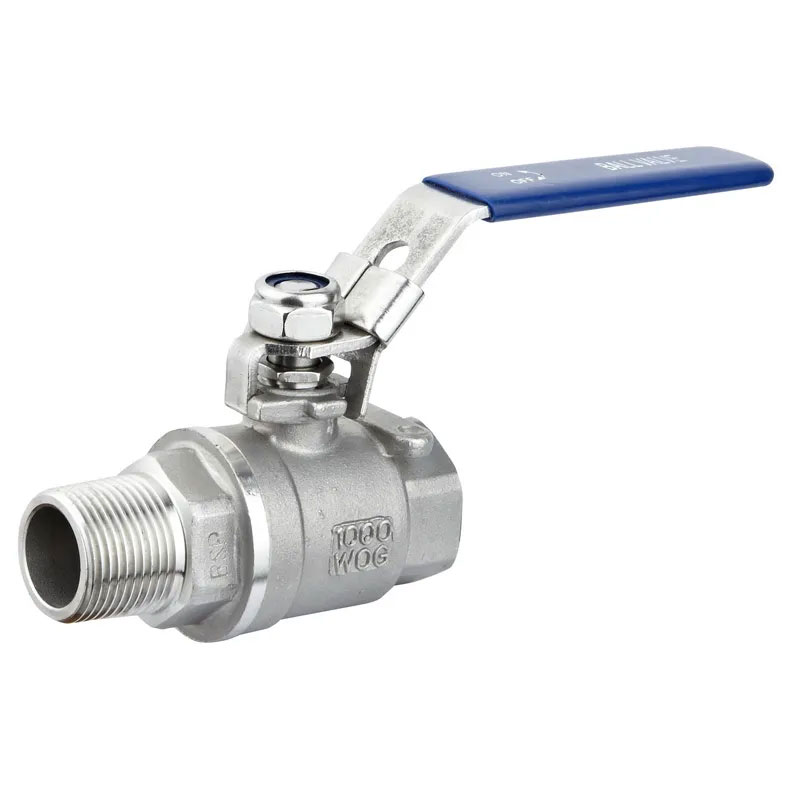

1000PSI (PN64) W.O.G
Materiaalistandardi: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Elimistö | WCB/CF8M/CF8 | 8 | Pakkaus | Ptfe |
| 2 | Korkki | WCB/CF8M/CF8 | 9 | Ratauhanen | SS304/SS |
| 3 | Istuin | Ptfe | 10 | Kahva | SS304/SS |
| 4 | Pallo | SS316/SS304/SS | 11 | Kevätpesukone | SS304/SS |
| 5 | Varsi | SS316/SS304/SS | 12 | Varren mutteri | SS304/SS |
| 6 | Tiiviste | Ptfe | 13 | Lukituskappale | SS304/SS |
| 7 | Työntöpesukone | Ptfe | 14 | Muovinen kansi | Muovi |
| NPS | DN | D | L | W | H | Rata | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Nesteenkestävyys on minimaalinen, ja vastuskerroin, joka vastaa saman pituisen putkisegmentin.
Yksinkertainen suunnittelu, kooltaan kompakti ja kevyt.
Palloventtiilin tiivistyspinnat on yleensä valmistettu muovimateriaaleista, jotka tarjoavat erinomaiset tiivistysominaisuudet, ja niitä käytetään laajasti tyhjiöjärjestelmissä.
Ruostumattomasta teräksestä valmistetussa palloventtiilissä PN64 sisältää nopean aukko- ja sulkemismekanismin, joka vaatii vain 90 °: n kiertoa täysin avoimesta täysin suljettuun, joten se on ihanteellinen kaukosäätimelle.
Sillä on suoraviivainen rakenne, jossa on siirrettävät tiivistysrenkaat, mikä mahdollistaa helpon purkamisen ja vaihdon.
Kun pallon ja venttiilin istuimen tiivistyspinnat ovat täysin auki tai suljettuja, eristetään väliaineesta, mikä estää venttiilin tiivistyspintojen eroosiota virtauksen aikana.
Kokojen ollessa muutamasta millimetristä useisiin metreihin, se soveltuu käytettäväksi ympäristöissä korkeasta tyhjöstä korkeaan paineeseen.
Palloventtiilimme on löytänyt laajalle levinnyttä käyttöä teollisuudenaloilla, kuten öljy, kemikaalit, sähköntuotanto, paperinvalmistus, ydinenergia, ilmailutila ja jopa jokapäiväisessä elämässä.
