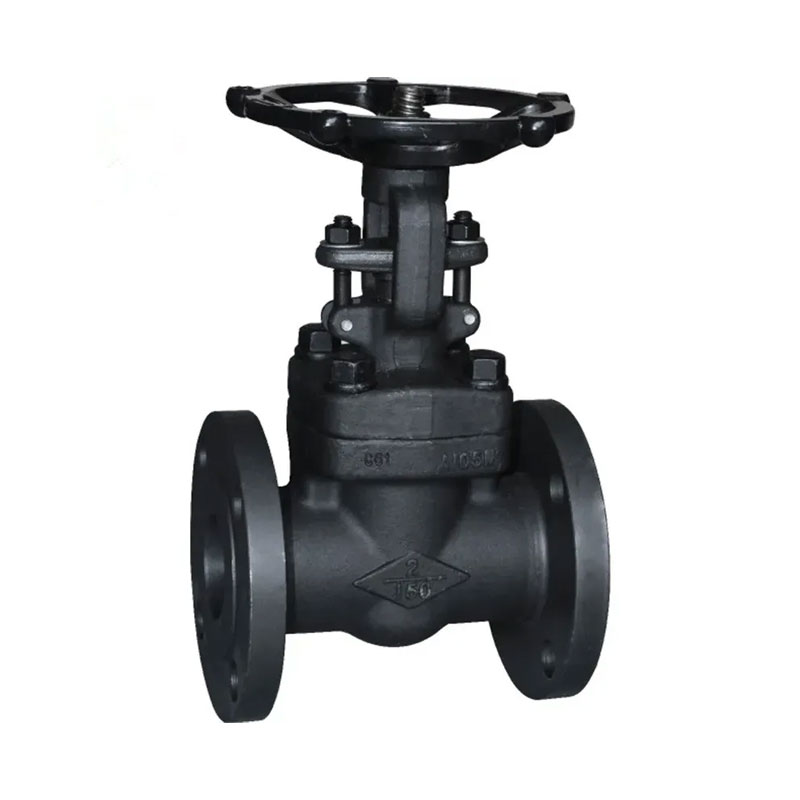

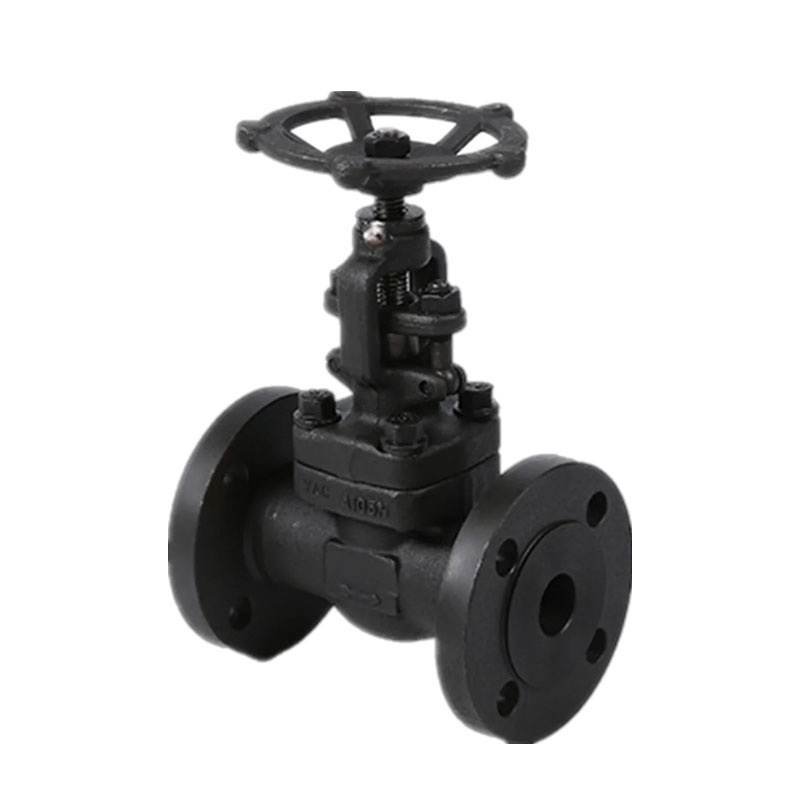

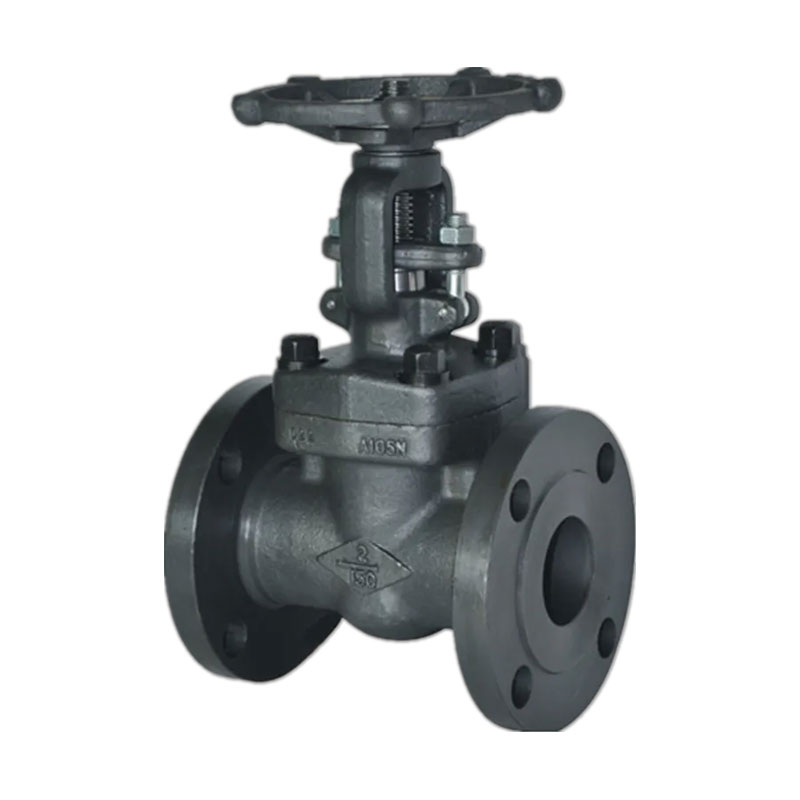

Integroitu taottu teräslaipan päätyatuventtiili 150lb Qiaopai -venttiilin valmistama itsenäisesti on parantanut venttiilin rungon voimakkuutta ja tiivistämistä taontaprosessi ja voi vastustaa sisäisen paineen iskuja ja lämpötilaa Ero stressi.
Samaan aikaan kompakti suunnittelu ja täysi porausrakenne Varmista alhainen vastus ja korkea hyötysuhde, mikä tekee siitä ihanteellisen venttiilin Yritykset, jotka haluavat ostaa pitkäikäisiä ja korkean suorituskyvyn putkilinjaa Ohjausjärjestelmät.
Koko: 1/2 ''-2 '' (DN15 ~ DN50)
Painekäyttö: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
Materiaali: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Sopiva lämpötila: -29ºC ~ 429ºC.
Sopiva väliaine: vesi, höyry, öljy ja maakaasu jne.
Suunnittelu ja valmistus Conformto: API602, BS5352, ANSI B16.34
Pistorasian hitsattu ulottuvuus vastaa ANSI B16.11, JB/T1751
Ruuvin päiden mitta on ANSI B1.20.1, JB/T7306
Butt-hitsatut vastaavat ANSI B16.25, JB/T12224
Laipanpäät ovat ANSI B16.5, JB79: n mukaisia
Testi ja tarkastus vastaa: API598, GB/T13927, JB/T9092
| EI. | Osien nimi | CS ASTM: lle | ASTM: n suhteen | SS ASTM: hen | ||
| Tyyppi A105 | Tyyppi F22 | Tyyppi F304 (l) | Tyyppi F316 (l) | |||
| 1 | Vartalo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Istuinrengas | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Kiila | A276 410 ja 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Varsi | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Tiiviste | Aalto SS + -grafiitti | SS + PTFE | |||
| 6 | Konepelli | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Konepelli | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Nasta | A276 420 | A276 304 | |||
| 9 | Rauhanen | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Rauhasilme | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Rauhaslaippa | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Rauhasmutteri | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Keinonmutteri | A276 410 | ||||
| 14 | H.W. Lukkomutteri | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Kvaliä | Ss | ||||
| 16 | Käsipyörä | A197 | ||||
| 17 | Laakeri | A473 431 | ||||
| 18 | Varren pakkaus | Joustava grafiitti | Ptfe | |||
| Sopiva väliaine | TUMMAIHOINEN. jne | TUMMAIHOINEN. jne | HNO3CH3OOH jne | |||
| Sopiva lämpötila | -29 425 | -29 550 | -29 180 | |||
Huomaa: Muita materiaaleja on saatavana pyynnöstä.
Mitat (mm) ja painot (kg)
Laivapäät GATE -venttiili 150LB ~ 600 lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (avoin) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Painot | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Bw | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Bw | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Bw | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Integroitu taottu teräslaipan päätyventtiili 150LB: n integroidun taottujen teräslaipan päätyateventtien kansi on jaettu kolmeen tyyppiin: pultti venttiilin kansi, hitsattu venttiilin kansi ja Paine itsekiristusventtiilin peitto.
Tämän venttiilin pääominaisuus on a Nouseva varsi kiinnikkeen kanssa, ja venttiilin kokonaismäärä on laippa. Tasainen Pohjaisen venttiilin istuimen suunnittelu vähentää nesteen painetta ja varmistaa esteettömän virtaus. Laajasti sovellettavissa nesteen sääntely- ja sieppauslaitteena Putkilinjat, kuten vesijohtovesi, jätevesi, rakenne, ruoka, sähkö, Lääketiede, metallurgia, tekstiili, energiajärjestelmät jne.
