Korkeapainevalettu teräsportti venttiili PN16

Joepai on suunnitellut korkealaatuisen korkeapainevalettujen teräsportin venttiilin PN16 korkeapaineolosuhteisiin, jotka omaksuvat edistyneen valettujen teräsmuodostustekniikan ja sillä on vakaa lujuus, hyvä tiivistymis- ja painekestävyys. Sitä levitetään öljy-, kemikaalien, voimalaitoksen, vesihuolto- ja tyhjennys- ja teollisuusputkilinjajärjestelmissä, ja se voi myös sopeutua veteen, höyryyn, öljyyn ja syövyttäviin väliaineisiin.

Lähetä kysely

Tuotteen Kuvaus

Joepai korkeapainevalettu teräsportti venttiili PN16, venttiilirunko on a Kompakti rakenne ja erinomainen korroosionkestävyys.

Tuotteemme ovat viedään laajasti Eurooppaan, Kaakkois -Aasiaan, Etelä -Amerikkaan, Lähi -itään ja muut alueet ja noudattaa useita kansallisia standardeja, kuten DIN, ANSI, API, ISO, CE jne.

Tuotestandardit

1.Suunta ja valmistus: GB122234
2.Paineen kasvot: GB12221
3.Flange -ulottuvuus: GB9113 JB79
4.Paine- ja lämpötila -luokitus: GB9131
5.SPECTECT & TEST: GB/T13927 JB/T9092

Tuoteominaisuudet

1.Kormarakenne, rationaalinen suunnittelu, korkea jäykkyys, sileä virtauspolku ja Matala virtausvastus.
2. Ruostumattomasta teräksestä valmistetuista pinnoista ja kovasta seoksesta laajennetut pinnat HALLITTAMINEN Elämä.
3.Flexible Graphite -pakkaus varmistaa luotettavan tiivistyksen ja helpon käytön.
4.Käytäntömenetelmät: Manuaalinen, pneumaattinen, sähkö- tai vaihdepohjainen.
5.raktuuriset tyypit: joustava kiila yksi levy, jäykkä kiilalevy tai kaksinkertainen levy.

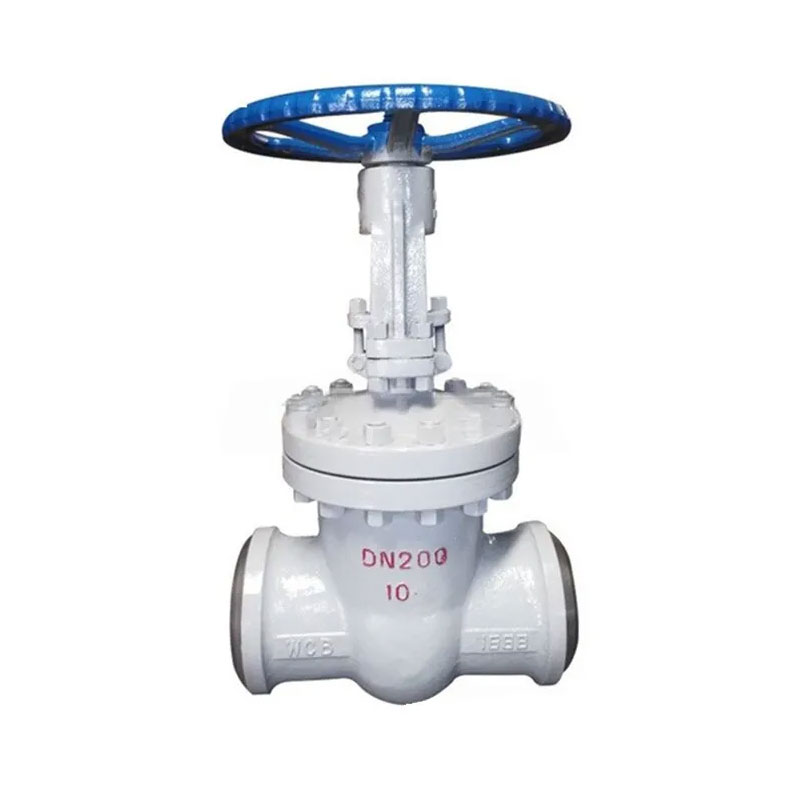

High Pressure Cast Steel Gate Valve PN16

Pääkomponenttimateriaalit

Vartalo ja konepellit	Levy	Varsi	Varren mutteri	Pakkaus	Käsikirjoitus
Hiiliteräs	Korkealaatuinen hiiliteräs + kova seos/ruostumaton teräs	CR ruostumaton teräs	Alumiinipronssi	Grafiitti -asbestipakkaus	Muovattava valurauta
Cr-ni-titerit	Ruostumattomasta teräksestä + kova seos	Cr-ni-ruostumaton teräs	Alumiinipronssi	PTFE-kypsytetty pakkaus	Muovattava valurauta
Cr-in-i-jos teräs	Ruostumattomasta teräksestä + kova seos	Cr-mo-ruostumaton teräs	Alumiinipronssi	PTFE-kypsytetty pakkaus	Muovattava valurauta
CR-MO-teräs	Seosteräs + kova seos	Cr-mo-al -teräs	Alumiinipronssi	Joustava asbesti + 33,4	Muovattava valurauta

Tärkeimmät mitat:

1.6Pump	Koko	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 mpa	Koko	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4,0MPA	Koko	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4C	Koko	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Tuoteasennus

1. Puhdista korkeapaineisen valettu teräsporttiventtiili PN16 ennen asennusta, eikä sen venttiilikammiossa ja tiivistyspinnalla ei pitäisi olla epäpuhtauksia.
2. Kiristä pultit, jotka yhdistävät jokaisen osan tasaisesti voimalla.
3. Tarkista, onko täyttöosa tiukasti pakattu, varmista, että täytteen tiivistys on tiukka, ja portti voidaan avata ja suljettu joustavasti.
4. Tarkista ennen asennusta venttiilimalli, koko ja muut tiedot ja varmista, että väliaineen virtaussuunta on yhdenmukainen määritetyn virtaussuunnan kanssa.
5. Asennuksen aikana tietyn määrän tilaa olisi jätettävä venttiilin käytön helpottamiseksi.
6. Noudata tiukasti johdotuskaavion ohjeita järjestääksesi käyttölaitteen johdotuksen.
7. Asennuksen jälkeen on tarpeen ylläpitää sitä säännöllisesti.

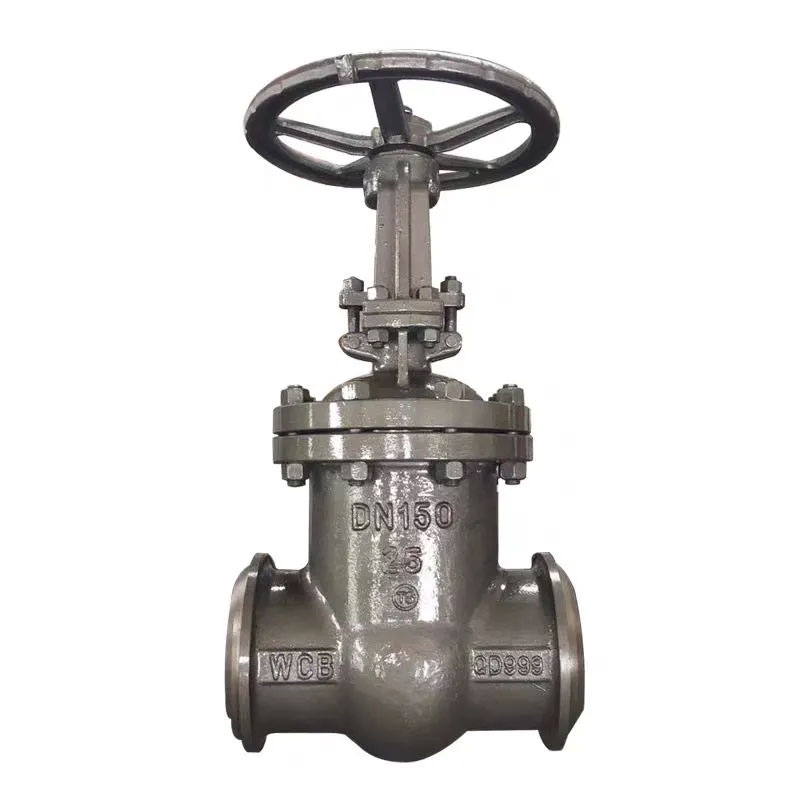

High Pressure Cast Steel Gate Valve PN16
