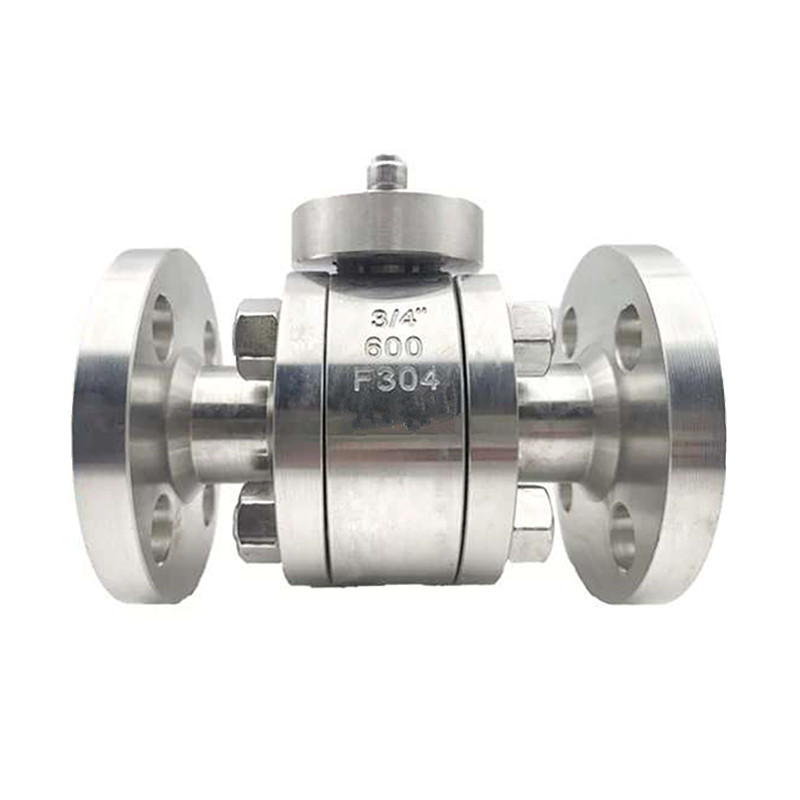

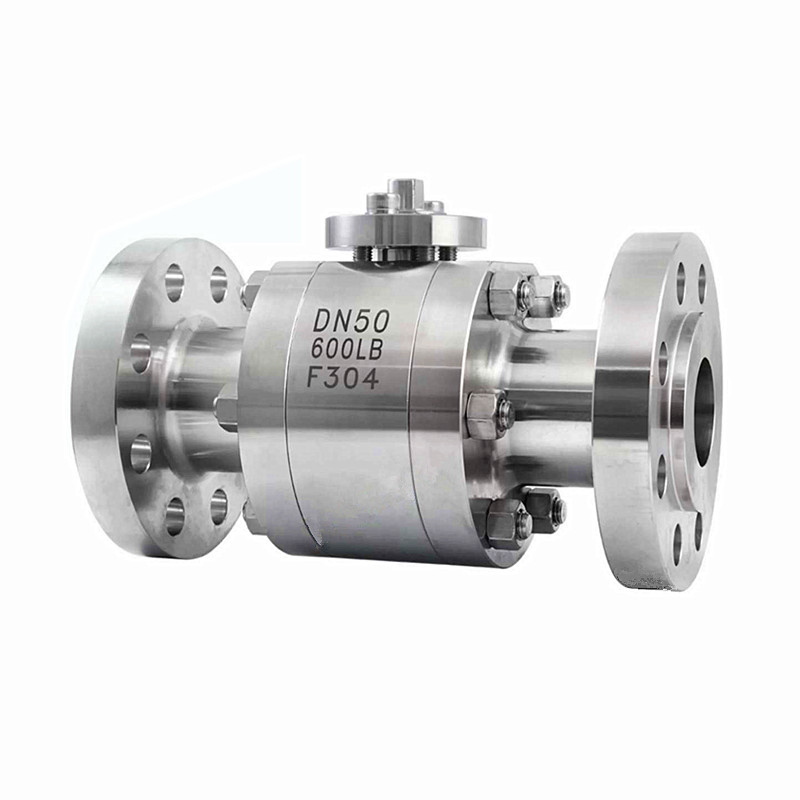

ANSI laipallinen korkeapainetaottu palloventtiili 600LB

JOEPAI Valve on ollut syvästi mukana ANSI-laipallisten korkeapaineisten taottujen palloventtiilien 600LB-markkinoilla vuodesta 2003 lähtien keskittyen räätälöityihin ja vientipalveluihin taotut korkeapaineventtiilit, joilla on rikas OEM-kokemus ja kansainvälinen projektin yhteensopivuustietueet. Teollisissa sovelluksissa, joihin liittyy ankarat olosuhteet, kuten korkea paine, korkea lämpötila tai syövyttävät aineet, taotut palloventtiilit ovat usein luotettavampi valinta kuin valuventtiilit. Toisin kuin useimmat valuprosesseja käyttävät palloventtiilit, taotut venttiilit parantavat merkittävästi rakenteellista lujuustaan ​​ja paineenkestoaan ainutlaatuisen valmistusmenetelmän ansiosta. Valitse taottu palloventtiili vaikeisiin olosuhteisiin, joissa turvallisuus, luotettavuus ja enimmäislujuus ovat kiistattomia.

Suunnittelun edut

Kolmiosainen runkorakenne: Venttiilin runko on jaettu kahteen osaan, mikä helpottaa huoltoa ja komponenttien vaihtoa, vähentää seisokkeja ja parantaa samalla venttiilin yleistä lujuutta ja tiivistyskykyä.

Taottu teräsmateriaali: Venttiilin runko, pallo ja venttiilin varsi on valmistettu korkealaatuisesta taotusta teräksestä (esim. A105, F304, F316), jolla on korkea lujuus ja hyvä korroosionkestävyys. Se voi vastustaa erilaisten kemiallisten väliaineiden eroosiota ja pidentää venttiilin käyttöikää;

Kelluva pallorakenne: Pallo voi kellua vapaasti väliaineen paineen alla ja sopii tiiviisti venttiilin istukkaan muodostaen hyvän tiivistysvaikutuksen ja varmistaen, ettei vuotoriskiä ole;

Laippaliitäntä: Ottaa käyttöön standardin laippaliitosmenetelmän, joka on ASME B16.5 -standardin mukainen ja varmistaa asennuksen luotettavuuden ja tiivistyskyvyn;

Paloturvallisuussuunnittelu: API 607 ​​-standardin mukainen venttiili voi säilyttää tiivistyskyvyn jopa tulipalon sattuessa, mikä estää väliaineen vuotamisen ja varmistaa järjestelmän turvallisuuden;

Antistaattinen laite: Varustettu sisäänrakennetulla antistaattisella laitteella, se estää tehokkaasti staattisen sähkön kertymisen, vähentää tulipalon ja räjähdysvaaraa ja soveltuu erityisen hyvin syttyvien ja räjähdysvaarallisten väliaineiden hallintaan;

Useita toimintatiloja: Se voidaan varustaa manuaalisilla, pneumaattisilla, sähköisillä tai hydraulisilla toimilaitteilla automaattisen etäohjauksen saavuttamiseksi.

Kun venttiilin suunnittelu on valmis, ammattitaitoiset teknikot jatkavat taontaprosessia. Takomiseen liittyy mekaanisen voiman käyttäminen - usein yhdistettynä lämpöön - metallin muotoilemiseksi erittäin lujiksi, tiheiksi komponenteiksi. Sekä venttiilin runko että sisäosat on taottu, mikä johtaa poikkeuksellisen kestäviin, raskaaseen käyttöön tarkoitettuihin venttiileihin, jotka tarjoavat luotettavaa suorituskykyä vaativimmissakin olosuhteissa.

Tekniset tiedot

Nimellishalkaisija: 1/2" - 8" (DN15 - DN200)

Paineluokka: 150LB ~ 600LB

Lämpötila-alue: -29 ℃ - +425 ℃

Kytkentätapa: Laippaliitäntä (yhteensopiva ASME B16.5 -standardin kanssa)

Toimintatila: Manuaalinen, Pneumaattinen, Sähköinen, Hydraulinen

Suunnittelustandardi: API 608, ASME B16.34

Testausstandardi: API 598, ISO 5208

Palonsuojasuunnittelu: API 607

Soveltuvat materiaalit: vesi, öljy, kaasu, kemialliset väliaineet jne.

Taotut palloventtiilin osien materiaalit

Päämitat

Ctyttö 150LB                                                                                                                                                                                                                                                                                                                                                        Yksikkö: mm

Ctyttö 300LB                                                                                                                                                                                                                                                                                                                                                     Yksikkö: mm

Ctyttö 600LB                                                                                                                                                                                                                                                                                             Yksikkö: mm

NPS	DN	d	L			LAIPPA						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
