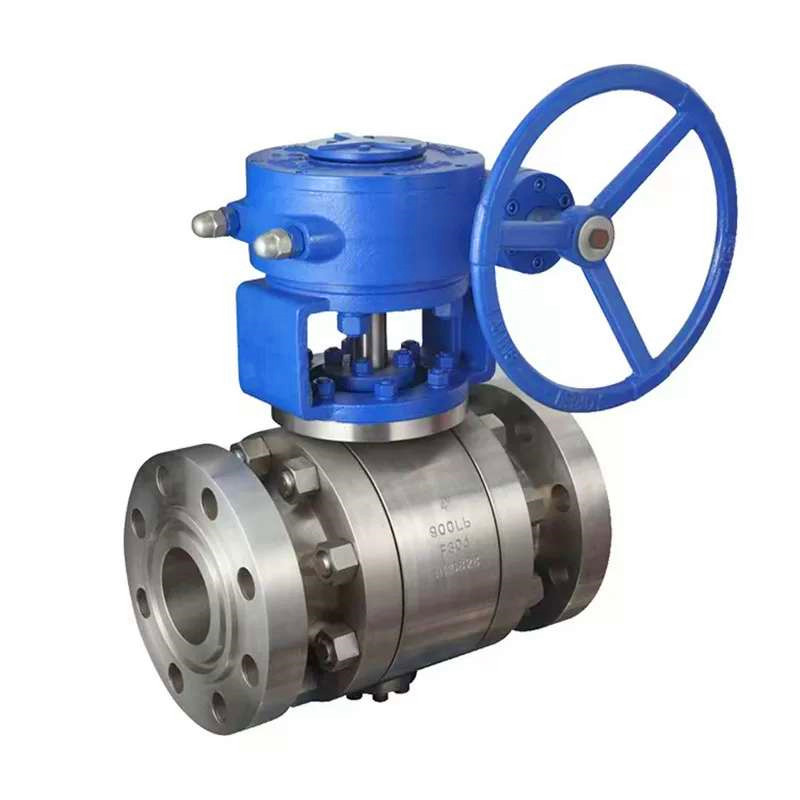

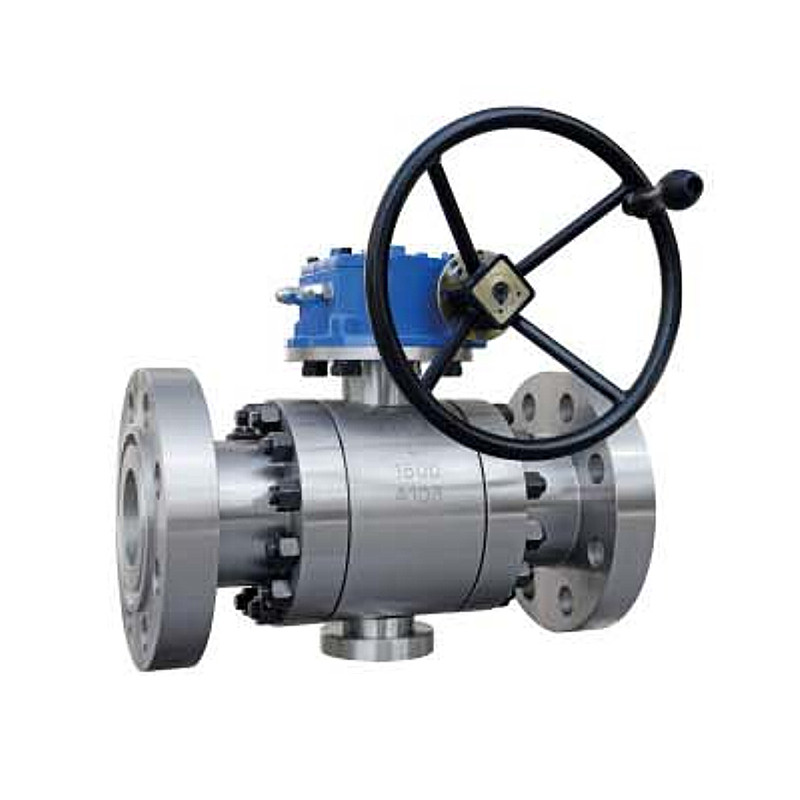

Taotut ruostumattomasta teräksestä valmistetut 3-osaiset laippapalloventtiilit

JOEPAI taotut ruostumattomasta teräksestä valmistetut 3-osaiset laippapalloventtiilit koostuvat kolmesta osasta, jotka helpottavat purkamista ja huoltoa. Sisäosat voidaan vaihtaa purkamatta koko putkistoa, mikä vähentää merkittävästi huoltoaikaa ja kustannuksia. Venttiilin runko on valmistettu ASTM A182 F304 tai F316L ruostumattomasta teräksestä, jolla on korkea lujuus ja hyvä korroosionkestävyys. Teollisissa sovelluksissa, joihin liittyy ankarat olosuhteet, kuten korkea paine, korkea lämpötila tai syövyttävät aineet, taotut ruostumattomasta teräksestä valmistetut palloventtiilit ovat usein luotettavampi valinta kuin valuventtiilit. Toisin kuin useimmat valuprosesseja käyttävät palloventtiilit, taotut venttiilit parantavat merkittävästi rakenteellista lujuustaan ​​ja paineenkestoaan ainutlaatuisen valmistusmenetelmän ansiosta. Valitse taottu palloventtiili vaikeisiin olosuhteisiin, joissa turvallisuus, luotettavuus ja enimmäislujuus ovat kiistattomia.

Tuotteen ominaisuudet

• Taottu teräsmateriaali: Venttiilin runko, pallo ja varsi on valmistettu korkealaatuisesta taotusta ruostumattomasta teräksestä (F304, F316), joka on käsitelty tarkasti takomalla valuvirheiden poistamiseksi, mikä varmistaa korkean lujuuden ja hyvän korroosionkestävyyden.

• Täysi porttisuunnittelu: Täysi porttisuunnittelu optimoi nesteen virtausreitin, vähentää painehäviöitä ja parantaa virtauksen ohjauksen tehokkuutta.

• Palloventtiilit, joissa on akseliin asennettu (kiinteä) pallorakenne, joka varmistaa pallon pysymisen vakaana käytön aikana, mikä vähentää tiivisteosien kulumista.

• Laippaliitäntä: Ottaa käyttöön ASME B16.5 -standardien mukaisen RF-laippaliitoksen (Raised Face), mikä varmistaa luotettavan ja tiiviin asennuksen.

• Luotettava tiivistysteho: Venttiilin istukassa käytetään PTFE-, PEEK- tai metallitiivistemateriaaleja, jotka takaavat vuotottoman tiivistyksen korkean paineen ja korkean lämpötilan olosuhteissa.

• Palonkestävä rakenne: Täyttää API 607 ​​-paloturvastandardeja ja säilyttää tiivistyskyvyn jopa äärimmäisissä olosuhteissa, kuten tulipalossa, mikä varmistaa järjestelmän turvallisuuden.

• Antistaattinen ja puhalluksenkestävä varsirakenne: Varustettu antistaattisilla laitteilla ja puhalluksenkestävällä varrella sähköturvallisuuden ja toiminnan vakauden parantamiseksi.

• Useita käyttötiloja: Valinnainen manuaalinen käyttö tai automaattinen ohjaus, kuten pneumaattiset, sähköiset tai hydrauliset toimilaitteet, jotka täyttävät eri käyttöskenaarioiden vaatimukset.

• Matala virtausvastus: Sileä sisäinen virtauskanava vähentää virtausvastusta, vähentää tehokkaasti energiankulutusta ja parantaa järjestelmän tehokkuutta.

Tekniset tiedot

• Nimellishalkaisija: 2" ~ 36" (DN50 - DN900)

• Nimellispaine: 600 - 2500 LB

• Käyttölämpötila: -29 ℃ - 425 ℃

• Materiaali: taottu teräs (A105, F304, F316)

• Tiivistysmateriaalit: PTFE, RPTFE, PEEK, metallitiivisteet

• Laippaliitäntä ASME B16.5 -standardin mukaan

• Toimintatilat: manuaalinen, pneumaattinen, sähköinen, hydraulinen (valinnainen)

• Suunnittelustandardit: API 608, ASME B16.34

• Testausstandardi: API 598

Sovelluskentät

• Oil & Gas: Käytetään korkeapaineisissa öljyn/kaasun siirtoputkissa, jalostamoissa ja maakaasun käsittelylaitoksissa.

• Kemianteollisuus: Soveltuu syövyttävien väliaineiden, kuten happojen, emästen ja suolaliuosten, käsittelyyn.

• Sähköteollisuus: Soveltuu voimalaitosten jäähdytysvesijärjestelmiin ja höyryputkiin.

• Vedenkäsittely ja kunnallinen vesihuolto: Varmistaa vedenlaadun turvallisuuden ja vakaan järjestelmän toiminnan.

• Offshore Engineering: Toimii erinomaisesti merivesiympäristöissä, sopii nesteenhallintajärjestelmiin offshore-lautoilla ja laivoissa.

Pääosien materiaalit

Runko ja päätykappale:

taottu hiiliteräs ASTM A 105;

Taottu ruostumaton teräs ASTM A 182 F 304 / F 304L;

Taottu ruostumaton teräs ASTM A 182 F 316 / F 316L;

Seosteräs ASTM A 182 F 11 / F 22

Pallo ja varsi:

ASTM A 182 F304 / F316 (SS 304 / SS 316)

ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Pallo-istuin ja rungon tiiviste:

PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT

PEEK / Delrin / Grafoil - Grafiittirengas

Laipan pakkaus:

PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT

Grafoil - Grafiittirengas

Nasta ja mutteri:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Päämitat

Luokka 600 LB

Luokka 900LB
